DESCRIPTION

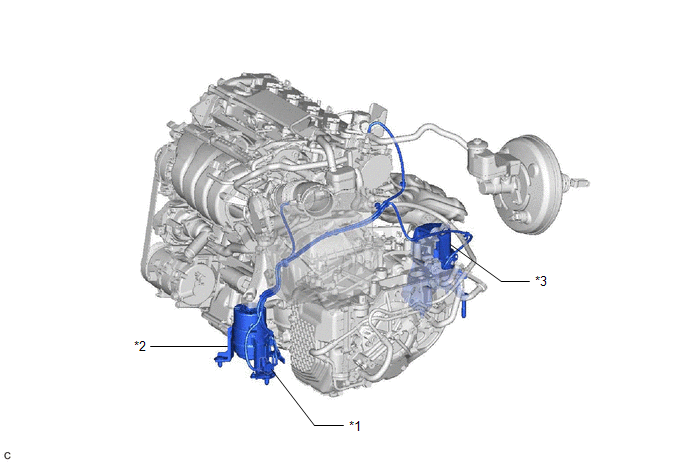

EMPLACEMENT
|
*1 | Soupape de commutation de dépression (pour système actif de suspension du moteur) |
*2 | Silentbloc de support du moteur avant |
|
*3 | Silentbloc de support du moteur arrière |
- | - |
Le système actif de suspension du moteur diminue les vibrations du moteur à faible régime par le biais de la soupape de commutation de dépression (pour système actif de suspension du moteur). La soupape de commutation de dépression de service (pour système actif de suspension du moteur) est commandée par un signal d'impulsion transmis à la soupape de commutation de dépression (pour système actif de suspension du moteur) transmis par l'ECM. La fréquence de ce signal d'impulsion correspond au régime moteur afin de réduire les vibrations du moteur.

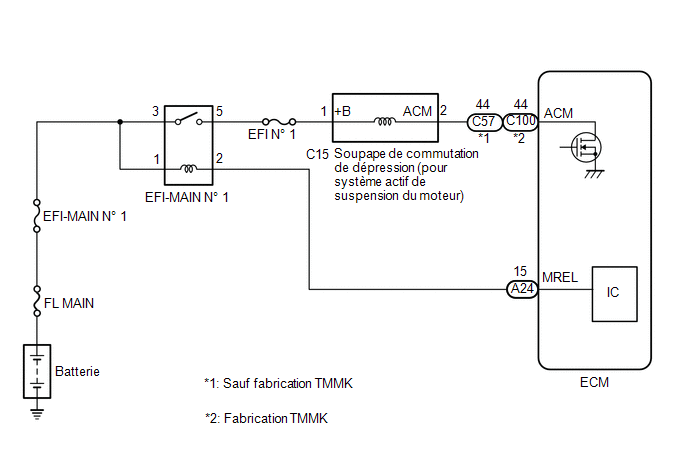

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
| 1. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (ACTIVATE THE ACM INHIBIT) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine / Active Test / Activate the ACM Inhibit.
Powertrain > Engine > Active Test|
Affichage du tester |
|---|
|
Activate the ACM Inhibit |
(e) En fonction de l'affichage du Techstream, exécuter l'Active Test afin de faire fonctionner la soupape de commutation de dépression (pour système actif de suspension du moteur) et pour vérifier le bruit de fonctionnement de la soupape de commutation de dépression (pour système actif de suspension du moteur).
OK:
Bruit de fonctionnement audible.
| INCORRECT | | PASSER AU POINT 6 |
|
| 2. |
VERIFIER LES DURITES A DEPRESSION |
|

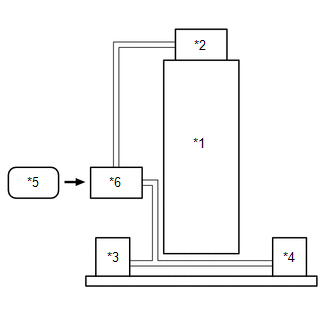

*1 | Moteur |
|
*2 | Ensemble de pompe à dépression |
|
*3 | Silentbloc de support du moteur avant |
|
*4 | Silentbloc de support du moteur arrière |
|
*5 | ECM |
|
*6 | Soupape de commutation de dépression (pour système actif de suspension du moteur) |
(a) Vérifier si les durites à air et à dépression ne sont pas desserrées, débranchées ou obstruées.
OK:
Il n'y a pas de desserrage, de débranchement ou d'obstruction.
| INCORRECT | | REPARER OU REMPLACER LES DURITES A DEPRESSION |
|
| 3. |
VERIFIER LA DEPRESSION |

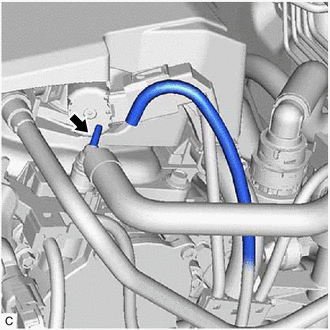

(a) Débrancher la durite à dépression de l'ensemble de pompe à dépression.
(b) Faire démarrer le moteur.
(c) Vérifier si l'embout débranché situé sur l'ensemble de pompe à dépression exerce une aspiration sur le doigt.
OK:
Il y a une dépression.
| INCORRECT | | REMPLACER L'ENSEMBLE DE POMPE A DEPRESSION |
|
| 4. |
VERIFIER LE SILENTBLOC DE SUPPORT DU MOTEUR AVANT |
(a) Vérifier le silentbloc de support du moteur avant.
Cliquer ici
| INCORRECT | |
REMPLACER LE SILENTBLOC DE SUPPORT DU MOTEUR AVANT |
|
| 5. |
VERIFIER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE |
(a) Vérifier le silentbloc de support du moteur arrière.
Cliquer ici
| OK | |
SYSTEME NORMAL |
| INCORRECT | | REMPLACER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE |
| 6. |
VERIFIER LA TENSION DE LA BORNE (SOURCE D'ALIMENTATION ELECTRIQUE DE LA SOUPAPE DE COMMUTATION DE DEPRESSION (POUR SYSTEME ACTIF DE SUSPENSION DU MOTEUR)) |
|

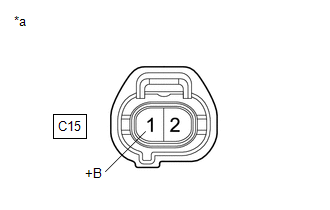

*a | Vue avant du connecteur côté faisceau de câbles (vers la soupape de commutation de dépression (pour système actif de suspension du moteur)) |
(a) Débrancher le connecteur de soupape de commutation de dépression (pour système actif de suspension du moteur).
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
C15-1 (+B) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 Ã 14 V |
| INCORRECT | | PASSER AU CIRCUIT D'ALIMENTATION ELECTRIQUE DE L'ECM |
|
| 7. |
VERIFIER LA SOUPAPE DE COMMUTATION DE DEPRESSION (POUR SYSTEME ACTIF DE SUSPENSION DE MOTEUR) |
(a) Vérifier la soupape de commutation de dépression (pour système actif de suspension du moteur).
Cliquer ici
| INCORRECT | | REMPLACER LA SOUPAPE DE COMMUTATION DE DEPRESSION (POUR SYSTEME ACTIF DE SUSPENSION DE MOTEUR) |
|
| 8. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUPAPE DE COMMUTATION DE DEPRESSION (POUR SYSTEME ACTIF DE SUSPENSION DU MOTEUR) - ECM) |
(a) Débrancher le connecteur de soupape de commutation de dépression (pour système actif de suspension du moteur).
(b) Débrancher le connecteur d'ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard (sauf fabrication TMMK):
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
C15-2 (ACM) - C57-44 (ACM) |
En permanence | En dessous de 1 Ω |
|
C15-2 (ACM) ou C57-44 (ACM) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
Résistance standard (pour fabrication TMMK):
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
C15-2 (ACM) - C100-44 (ACM) |
En permanence | En dessous de 1 Ω |
|
C15-2 (ACM) ou C100-44 (ACM) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
| OK | | REMPLACER L'ECM |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
