Pieces Constitutives
PIECES CONSTITUTIVES

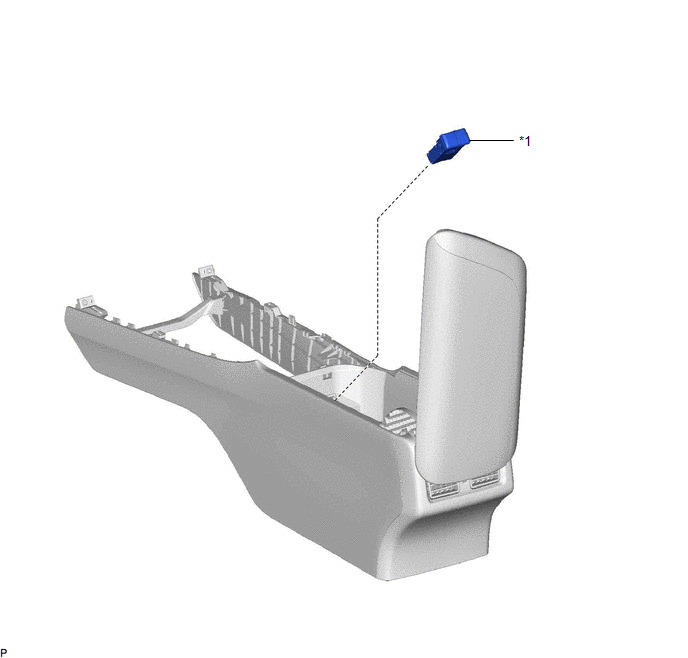

SCHEMA
|
*1 | PRISE DE CHARGEUR USB |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
2. DEPOSER LA PRISE DE CHARGEUR USB

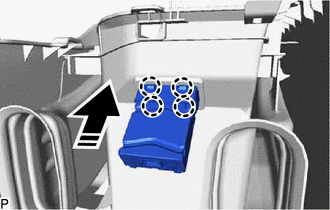

(a) Libérer les 4 griffes pour déposer la prise de chargeur USB, comme indiqué sur le schéma.
|
Déposer dans ce sens |
Repose
REPOSE
PROCEDURE
1. REPOSER LA PRISE DE CHARGEUR USB

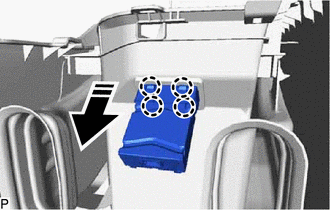

(a) Engager les 4 griffes pour reposer la prise de chargeur USB, comme indiqué sur le schéma.
|
Poser dans ce sens |
2. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
Repose
