Toyota Camry et,
Pieces Constitutives

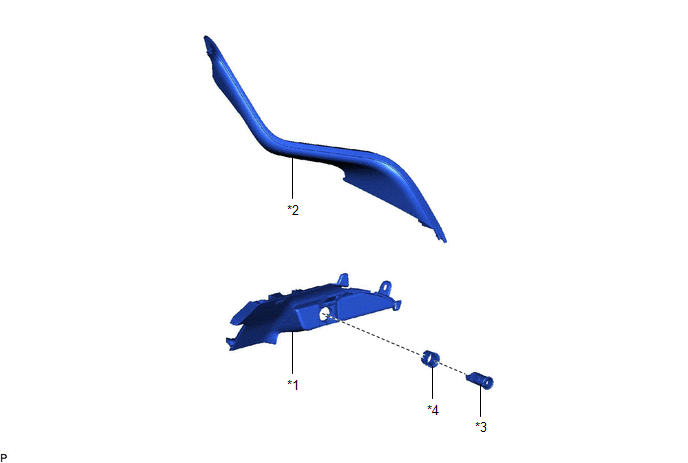

PIECES CONSTITUTIVES
SCHEMA
|
*1 | PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD |
*2 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
|
*3 | ENSEMBLE DE PRISE ELECTRIQUE N° 1 |
*4 | CACHE DE PRISE ELECTRIQUE N° 1 |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici .gif)
2. DEPOSER LE PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD
Cliquer ici

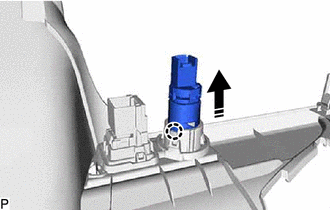

3. DEPOSER L'ENSEMBLE DE PRISE ELECTRIQUE N° 1
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer l'ensemble de prise électrique n° 1, comme indiqué sur le schéma.
|
*a | Ruban adhésif de protection |
.png) |
Déposer dans ce sens |
4. DEPOSER LE CACHE DE PRISE ELECTRIQUE N° 1
(a) Libérer les 2 griffes et déposer l'ensemble de prise électrique N° 1 comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
Repose
REPOSE
PROCEDURE

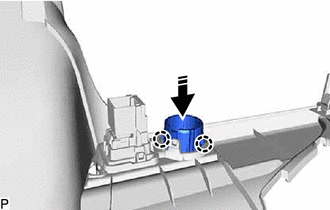

1. REPOSER LE CACHE DE PRISE ELECTRIQUE N° 1
(a) Engager les 2 griffes pour reposer le cache de prise électrique n° 1, comme indiqué sur le schéma.
.png) |
Poser dans ce sens |
2. REPOSER L'ENSEMBLE DE PRISE ELECTRIQUE N° 1
(a) Engager la griffe pour reposer l'ensemble de prise électrique n° 1, comme indiqué sur le schéma.
|
|
Poser dans ce sens |
3. REPOSER LE PANNEAU DE FINITION CENTRAL INFERIEUR DE TABLEAU DE BORD
Cliquer ici .gif)
4. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
