Toyota Camry Manuel de réparation XV50 (2011–2019): Reglage

REGLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Avant de régler l'ensemble de contacteur de position de stationnement/point mort, s'assurer que le levier de changement de vitesse est en position N.

PROCEDURE

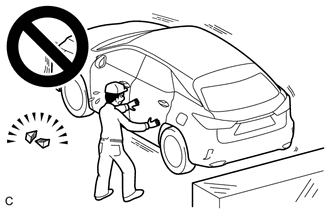

1. SECURISER LE VEHICULE

(a) Engager totalement le frein de stationnement et caler une roue.

ATTENTION:

2. DEBRANCHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

Cliquer ici

3. REGLER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT

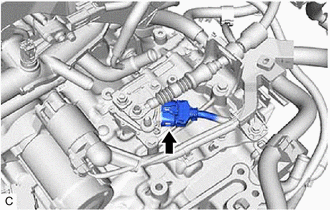

(a) Débrancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort.

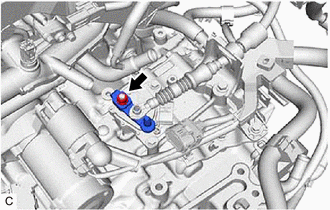

(b) Déposer l'écrou, la rondelle et le levier d'axe de commande de boîte de vitesses du sous-ensemble d'axe de levier de soupape manuelle.

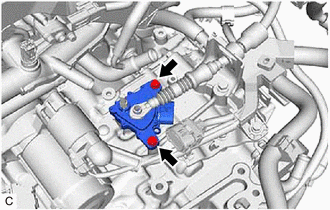

(c) Desserrer les 2 boulons de l'ensemble de contacteur de position de stationnement/point mort.

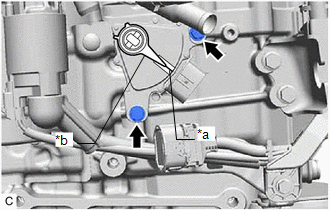

(d) Aligner la saillie sur le trait de base de point mort.

*a

Trait de base de point mort

*b

Saillie

(e) Maintenir l'ensemble de contacteur de position de stationnement/point mort en position et serrer les 2 boulons.

Torque:

5,4 N·m {55 kgf·cm, 48 in·lbf}

(f) Reposer le levier d'axe de commande de boîte de vitesses sur le sous-ensemble d'axe de levier de soupape manuelle à l'aide de la rondelle et de l'écrou.

Torque:

12,7 N·m {130 kgf·cm, 9 ft·lbf}

(g) Brancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort.

4. BRANCHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

Cliquer ici

5. VERIFIER LE FONCTIONNEMENT DE L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT

Cliquer ici
