VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'INJECTEUR DE CARBURANT DIRECT

REMARQUE:

Cette vérification vise à rechercher la présence d'une coupure ou d'un court-circuit sur l'ensemble d'injecteur de carburant direct. Dans la mesure où l'ensemble d'injecteur de carburant direct de ce véhicule sont de type à haute pression, le volume d'injection de carburant ne peut pas être vérifié.

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - 2	20°C (68°F)	1,34 à 1,64 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'injecteur de carburant direct.

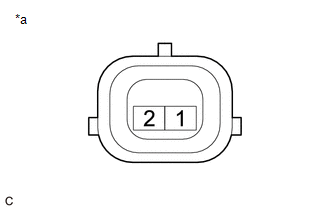

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble d'injecteur de carburant direct)
