REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. REPOSER LE JOINT TORIQUE DE MOTEUR DE COMMANDE DE SYNCHRONISATION D'ARBRE A CAMES

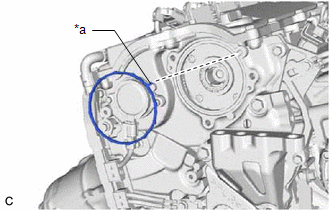

(a) Poser un nouveau joint torique de moteur de commande de synchronisation d'arbre à cames sur l'ensemble de couvercle de pignon de distribution n° 2 avec la saillie du joint torique de moteur de commande de synchronisation orienté comme indiqué sur le schéma. |
|
2. REPOSER L'ENSEMBLE DE MOTEUR DE COMMANDE DE DISTRIBUTION D'ARBRE A CAMES AVEC EDU
CONSEIL:
Effectuer la procédure "vérification après réparation" après avoir déposé et reposé l'ensemble de moteur de commande de distribution d'arbre à cames avec EDU.
Cliquer ici

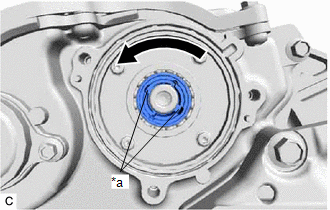

(a) Tourner la découpe de l'axe excentrique d'ensemble de pignon de distribution d'arbre à cames dans le sens inverse des aiguilles d'une montre à la main, et le positionner sur l'angle de retard maximum. CONSEIL:
|
|

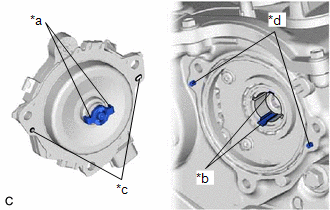

(b) Reposer l'ensemble de moteur de commande de synchronisation d'arbre à cames avec EDU sur l'ensemble de couvercle de pignon de distribution n° 2. REMARQUE:
|
|
(c) Reposer les 3 boulons.
Torque:
21 N·m {214 kgf·cm, 15 ft·lbf}
(d) Brancher le connecteur de l'ensemble de moteur de commande de distribution d'arbre à cames avec EDU.
3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
Cliquer ici
4. RECHERCHER D'EVENTUELLES FUITES D'HUILE MOTEUR
Cliquer ici
5. REPOSER LE CACHE DE MOTEUR N° 2
Cliquer ici
6. REPOSER LE SUPPORT D'ATTACHE DE TUYAU DE FREIN N° 2
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR
Cliquer ici
8. EFFECTUER L'INITIALISATION
(a) Effectuer la procédure "vérification après réparation" après avoir déposé et reposé l'ensemble de moteur de commande de distribution d'arbre à cames avec EDU.
Cliquer ici
