Toyota Camry Manuel de réparation XV50 (2011–2019): Relais

Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCEDURE

1. VERIFIER LE RELAIS D'ESSUIE-GLACE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

Tension de batterie non appliquée entre les bornes 1 et 2

10 kΩ minimum

Tension de batterie appliquée entre les bornes 1 et 2

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le relais d'ESSUIE-GLACE.

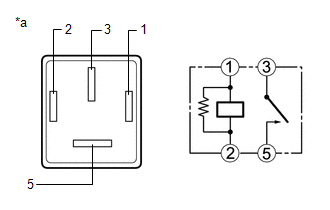

*a

Pièce constitutive sans faisceau de câbles branché

(Relais d'ESSUIE-GLACE)

2. VERIFIER LE RELAIS DE LAVE-GLACE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

Tension de batterie non appliquée entre les bornes 1 et 2

10 kΩ minimum

Tension de batterie appliquée entre les bornes 1 et 2

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le relais WASHER.

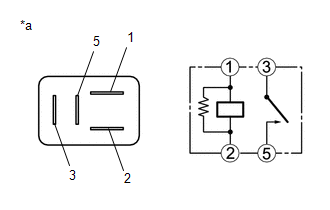

*a

Pièce constitutive sans faisceau de câbles branché

(relais WASHER)
