Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage
REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE DE CLIGNOTANT LATERAL (avec clignotant latéral)
Cliquer ici
2. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 2 (type A)

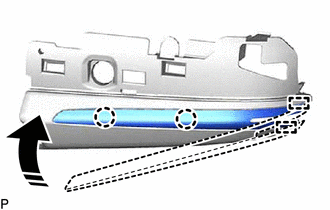

(a) Engager les 2 guides et les 2 griffes pour reposer le cache de rétroviseur extérieur n° 2 comme indiqué sur le schéma.
Poser dans ce sens |
3. REPOSER L'ENSEMBLE DE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR (type A)
sans système de moniteur de rétroviseur panoramique:
Cliquer ici
4. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE (type A)
avec système de moniteur de rétroviseur panoramique:
Cliquer ici
5. REPOSER LE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC ENSEMBLE DE CAMERA DE TELEVISION LATERALE (type A)
avec système de moniteur de rétroviseur panoramique:
Cliquer ici
6. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type A)
Cliquer ici
7. REPOSER LE RETROVISEUR EXTERIEUR (type A)
Cliquer ici
8. REPOSER LE LOGEMENT DE PARE-SOLEIL (type B)

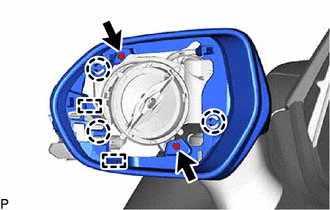

(a) Engager les 2 guides et les 3 griffes. | |
(b) A l'aide d'une clé à douille "TORX" T25, reposer le logement de pare-soleil gauche avec les 2 vis.
9. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type B)
Cliquer ici
10. REPOSER LE RETROVISEUR EXTERIEUR (type B)
Cliquer ici
