Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. POSER LE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

(a) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

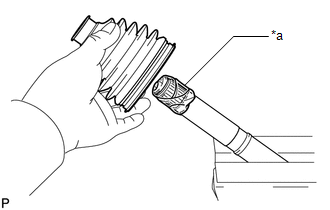

(b) Entourer les cannelures de l'ensemble de joint extérieur d'arbre de roue avant de ruban adhésif de protection pour éviter d'endommager le soufflet.

*a Ruban adhésif de protection

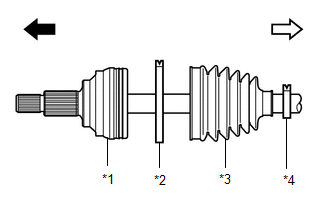

(c) Reposer les nouvelles pièces sur l'ensemble de joint extérieur avec arbre de roue avant dans l'ordre suivant:

*1	Ensemble de joint extérieur d'arbre de roue avant
*2	Attache de soufflet de joint extérieur d'essieu avant n° 2
*3	Soufflet de joint extérieur d'essieu avant
*4	Attache de soufflet de joint extérieur d'essieu avant
	Côté joint extérieur
	Côté joint intérieur

(1) Attache de soufflet de joint extérieur d'essieu avant n° 2

(2) Soufflet de joint extérieur d'essieu avant

(3) Attache de soufflet de joint extérieur d'essieu avant

(d) Enduire de graisse la partie étanche de l'ensemble de joint extérieur d'arbre de roue avant et le soufflet de joint extérieur d'essieu avant.

Quantité standard de graisse:

86 g (3,03 oz.)

(e) Reposer le soufflet de joint extérieur d'essieu avant sur la rainure de l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

• Ne pas laisser la graisse adhérer à la trace de l'attache du soufflet de joint extérieur.
• Maintenir l'intérieur du soufflet de joint extérieur exempt de corps étrangers.

2. REPOSER L'ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

(a) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) Reposer l'attache de soufflet de joint extérieur d'essieu avant sur le soufflet de joint extérieur d'essieu avant.

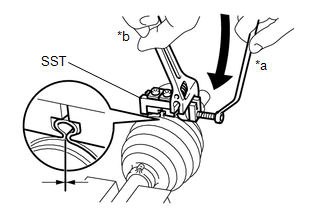

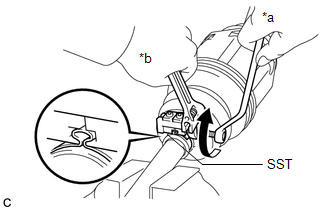

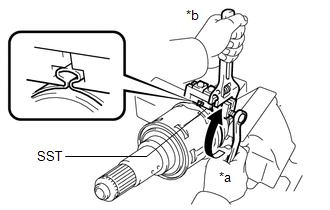

(c) Placer l'outil d'entretien spécial sur l'attache de soufflet de joint extérieur d'essieu avant, l'appuyer contre le soufflet et serrer légèrement. SST: 09521-24010

*a Tourner *b Maintenir

(d) Serrer le SST de sorte que l'attache de soufflet de joint extérieur d'essieu avant soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(e) Déposer le SST.

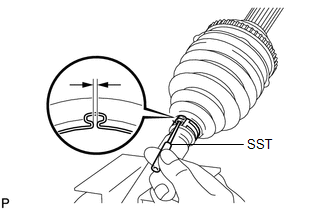

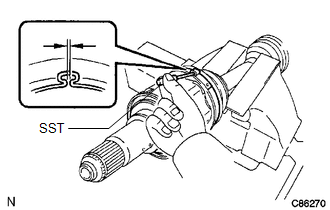

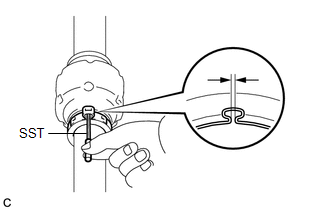

(f) A l'aide du SST, mesurer le jeu de l'attache du soufflet de joint extérieur d'essieu avant. SST: 09240-00020 Jeu: 0,5 à 1,5 mm (0,0197 à 0,0590 in.) Si le jeu n'est pas conforme à la valeur spécifiée, resserrer le SST.

3. REPOSER L'ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT N° 2

(a) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) Reposer l'attache de soufflet de joint extérieur d'essieu avant n° 2 sur le soufflet de joint extérieur d'essieu avant.

(c) Placer le SST sur l'attache de soufflet de joint extérieur d'essieu avant n° 2, l'appuyer contre le soufflet et serrer légèrement le SST. SST: 09521-24010

*a Tourner *b Maintenir

(d) Serrer le SST de sorte que l'attache de soufflet de joint extérieur d'essieu avant n° 2 soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(e) Déposer le SST.

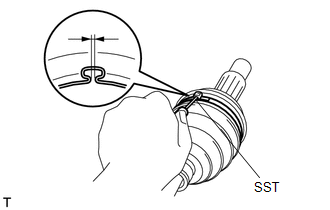

(f) A l'aide du SST, mesurer le jeu de l'attache de soufflet de joint extérieur d'essieu avant n° 2. SST: 09240-00020 Jeu: 0,5 à 1,5 mm (0,0197 à 0,0590 in.) Si le jeu n'est pas conforme à la valeur spécifiée, resserrer le SST.

4. REPOSER L'AMORTISSEUR D'ARBRE DE ROUE AVANT

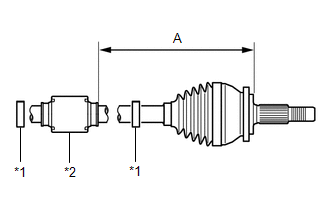

(a) Poser provisoirement l'amortisseur d'arbre de roue avant et les 2 attaches d'amortisseur d'arbre de roue avant neuves sur l'ensemble d'arbre de joint extérieur de transmission avant, comme indiqué sur le schéma.

*1 Attache d'amortisseur d'arbre de roue avant *2 Amortisseur d'arbre de roue avant

(b) Régler la dimension (A) conformément aux spécifications ci-dessous.

Dimension (A):

226,9 à 230,9 mm (8,94 à 9,09 in.)

5. REPOSER L'ATTCHE D'AMORTISSEUR D'ARBRE DE ROUE AVANT (pour côté gauche)

(a) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) Reposer les 2 attaches d'amortisseur d'arbre de roue avant sur l'amortisseur d'arbre de roue avant.

REMARQUE:

S'assurer de reposer les attaches dans la bonne position.

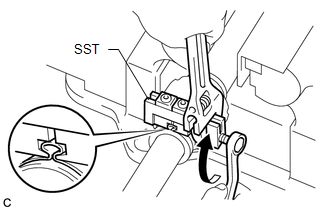

(c) Placer le SST sur l'attache d'amortisseur d'arbre de roue avant, l'appuyer contre l'amortisseur et serrer légèrement. SST: 09521-24010

(d) Serrer le SST de sorte que l'attache d'amortisseur d'arbre de roue avant soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(e) Déposer le SST.

(f) A l'aide du SST, régler le jeu de l'attache d'amortisseur d'arbre de roue avant. SST: 09240-00020 Jeu: 0,5 à 1,5 mm (0,0197 à 0,0590 in.) Si le jeu n'est pas conforme à la valeur spécifiée, resserrer le SST.

6. REPOSER L'ATTACHE D'AMORTISSEUR D'ARBRE DE ROUE AVANT (pour côté droit)

(a) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) Reposer les 2 attaches d'amortisseur d'arbre de roue avant sur l'amortisseur d'arbre de roue avant.

REMARQUE:

Veiller à reposer les attaches dans la bonne position.

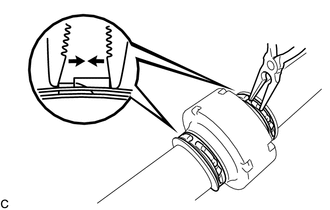

(c) A l'aide d'une pince à bec fin, reposer les 2 attaches d'amortisseur d'arbre de roue avant, comme indiqué sur le schéma. REMARQUE: Veiller à reposer les attaches dans la bonne position. Ne pas endommager l'amortisseur d'arbre de roue avant.

7. REPOSER L'ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT

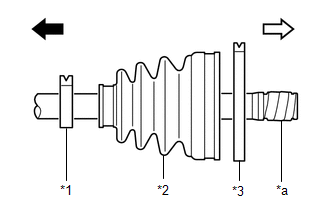

(a) Reposer les nouvelles pièces sur l'ensemble de joint extérieur avec arbre de roue avant dans l'ordre suivant:

*1	Attache de soufflet de joint intérieur d'essieu avant
*2	Soufflet de joint intérieur d'essieu avant
*3	Attache de soufflet de joint intérieur d'essieu avant n° 2
*a	Ruban adhésif de protection
	Côté joint extérieur
	Côté joint intérieur

(1) Attache de soufflet de joint intérieur d'essieu avant

(2) Soufflet de joint intérieur d'essieu avant

(3) Attache de soufflet de joint intérieur d'essieu avant n° 2

(b) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(c) Déposer le ruban adhésif de protection.

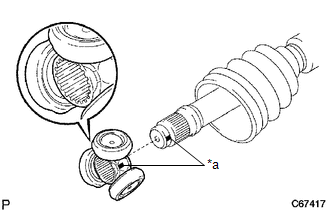

(d) Aligner les repères et reposer le joint tripode sur l'ensemble de joint extérieur d'arbre de roue avant. REMARQUE: Orienter la partie cannelée de joint tripode vers l'extérieur et la reposer sur l'extrémité de joint extérieur.

*a Repère d'alignement

(e) A l'aide d'une barre en laiton et d'un marteau, reposer le joint tripode sur l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

• Ne pas frapper sur les rouleaux.
• Garder le joint tripode à l'abri de corps étrangers.
• Veiller à poser le joint tripode dans le bon sens.

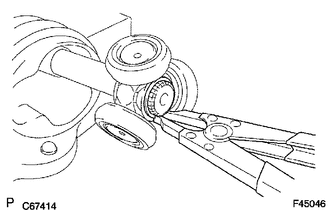

(f) A l'aide d'une pince pour anneau élastique, poser un anneau élastique neuf sur l'ensemble de joint extérieur d'arbre de roue avant.

(g) Enduire de graisse l'ensemble de joint intérieur de roue avant et le soufflet intérieur d'essieu avant.

Quantité standard de graisse:

195 g (6,88 oz.)

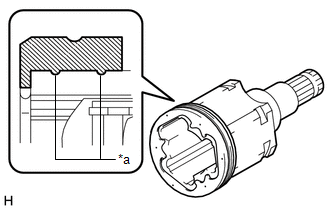

(h) Reposer un oeillet de joint intérieur d'essieu avant neuf sur l'ensemble de joint intérieur de transmission avant. REMARQUE: Fixer soigneusement la saillie de l'oeillet de joint intérieur d'essieu avant sur l'ensemble de joint intérieur de transmission avant. S'assurer que la lèvre de l'oeillet de joint intérieur d'essieu avant n'est pas endommagée.

*a Lèvre

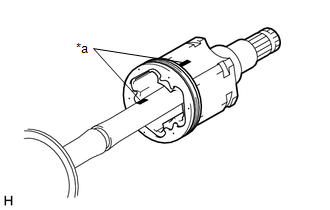

(i) Aligner les repères d'alignement et reposer l'ensemble de joint intérieur de roue avant sur l'ensemble de joint extérieur d'arbre de roue avant.

*a Repère d'alignement

8. REPOSER LE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

(a) Reposer le soufflet de joint intérieur d'essieu avant sur l'ensemble de joint intérieur de roue avant.

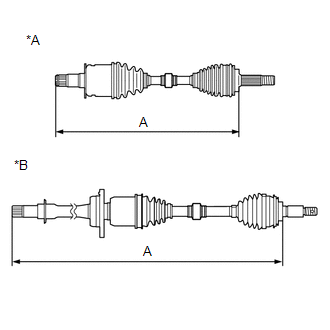

(b) Vérifier si la dimension (A) de chaque arbre de roue est conforme à la spécification. REMARQUE: Maintenir l'ensemble d'arbre de roue à niveau pendant la vérification. Dimension (A): pour côté gauche 598,75 mm (1,96 ft.) pour côté droit 924,55 mm (3,03 ft.)

*A pour côté gauche *B pour côté droit

9. REPOSER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

(a) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) Reposer l'attache de soufflet de joint intérieur d'essieu avant sur le soufflet de joint intérieur d'essieu avant.

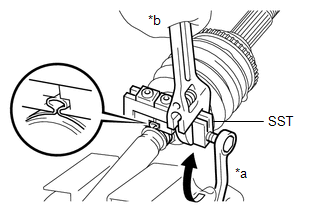

(c) Placer le SST sur l'attache de soufflet de joint intérieur d'essieu avant, l'appuyer contre le soufflet et serrer légèrement le SST. SST: 09521-24010

*a Tourner *b Maintenir

(d) Serrer le SST de sorte que l'attache de soufflet de joint intérieur d'essieu avant soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(e) Déposer le SST.

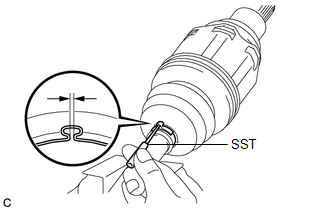

(f) A l'aide du SST, mesurer le jeu de l'attache du soufflet de joint intérieur d'essieu avant. SST: 09240-00020 Jeu: 0,5 à 1,5 mm (0,0197 à 0,0590 in.) Si le jeu n'est pas conforme à la valeur spécifiée, resserrer le SST.

10. REPOSER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2

(a) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) Reposer l'attache de soufflet de joint intérieur d'essieu avant n° 2 sur le soufflet de joint intérieur d'essieu avant.

(c) Placer le SST sur l'attache de soufflet de joint intérieur d'essieu avant n° 2, l'appuyer contre le soufflet et serrer légèrement le SST. SST: 09521-24010

*a Tourner *b Maintenir

(d) Serrer le SST de sorte que l'attache de soufflet de joint intérieur d'essieu avant n° 2 soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(e) Déposer le SST.

(f) A l'aide du SST, mesurer le jeu de l'attache de soufflet de joint intérieur d'essieu avant n° 2. SST: 09240-00020 Jeu: 0,5 à 1,5 mm (0,0197 à 0,0590 in.) Si le jeu n'est pas conforme à la valeur spécifiée, resserrer le SST.

11. VERIFIER L'ENSEMBLE D'ARBRE DE ROUE AVANT
