Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Transmission / Arbre De Roue / Arbre De Transmission / Ensemble D'arbre De Roue Avant (pour 2gr-fks) / Verification

VERIFICATION

PROCEDURE

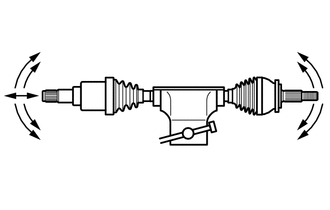

1. VERIFIER L'ENSEMBLE D'ARBRE DE ROUE AVANT

(a) S'assurer que le joint extérieur ne présente pas de jeu excessif dans le sens radial.

(b) S'assurer que le joint intérieur coulisse librement dans le sens de la poussée.

(c) S'assurer que le joint intérieur ne présente pas de jeu excessif dans le sens radial.

(d) S'assurer que les soufflets ne sont pas endommagés.

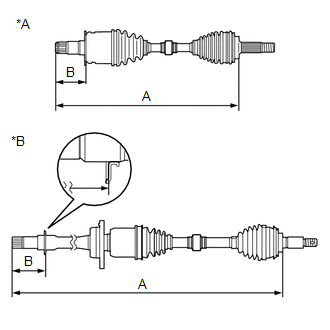

(e) Vérifier si les dimensions de l'arbre de roue (A) et (B) sont conformes aux spécifications.

REMARQUE:

Maintenir l'ensemble d'arbre de roue à niveau pendant la vérification.

Dimension (A):

pour côté gauche

598,75 mm (1,96 ft.)

pour côté droit

924,55 mm (3,03 ft.)

Dimension (B):

pour côté gauche

105,2 à 105,8 mm (4,15 à 4,16 in.)

pour côté droit

97,3 à 98,3 mm (3,84 à 3,87 in.)

*A

pour côté gauche

*B

pour côté droit
