REMONTAGE
PROCEDURE
1. REPOSER LE BOITIER INFERIEUR DE TEMOIN DE POSITION

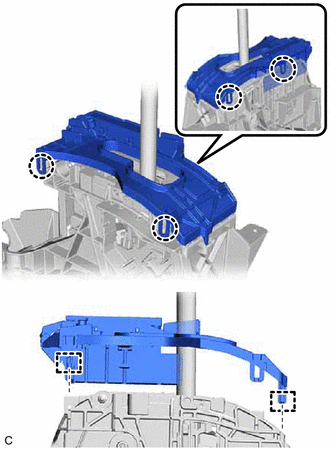

| (a) Engager les 4 griffes et les 2 guides pour reposer le boîtier inférieur de témoin de rapport engagé sur l'ensemble d'unité de commande de verrouillage de changement de vitesse. REMARQUE: Ne pas endommager le boîtier inférieur de témoin de position. |
|
2. REPOSER LE TEMOIN DE POSITION DE CHANGEMENT DE VITESSE

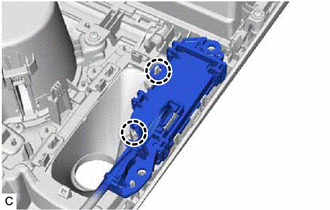

| (a) Engager les 2 griffes pour reposer le témoin de rapport engagé sur le sous-ensemble de panneau de console supérieur arrière. |
|

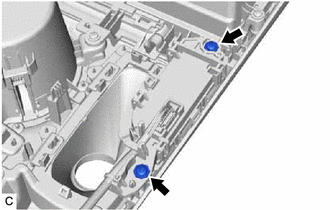

| (b) Reposer les 2 vis. |
|

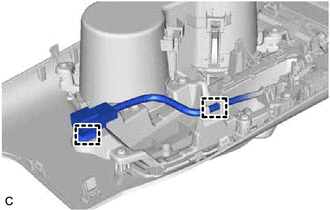

| (c) Engager les 2 attaches pour brancher le faisceau de câbles. |
|
