REMPLACEMENT
PROCEDURE
1. REMPLACER LE MANCHON-GUIDE DE SOUPAPE D'ADMISSION
(a) Chauffer le sous-ensemble de culasse à une température comprise entre 80 et 100°C (176 à 212°F).
(b) Placer le sous-ensemble de culasse sur des blocs de bois.
ATTENTION:
Veiller à porter des gants de protection.

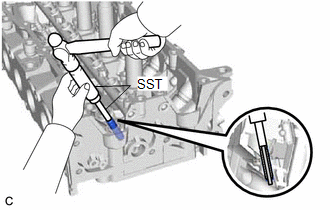

(c) A l'aide du SST et d'un marteau, chasser le manchon-guide de soupape d'admission. SST: 09201-01055 SST: 09950-70010 09951-07100 |
|

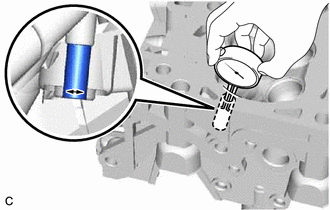

(d) A l'aide d'un pied à coulisse, mesurer le diamètre d'alésage du manchon-guide de soupape d'admission du sous-ensemble de culasse. Diamètre d'alésage standard de manchon-guide de soupape d'admission: 10,285 à 10,306 mm (0,405 à 0,406 po) Tableau de sélection de manchon-guide neuf:
Longueur de bague standard: 41,3 à 41,7 mm (1,63 à 1,64 po) CONSEIL:
|
|
(e) Chauffer le sous-ensemble de culasse à une température comprise entre 80 et 100°C (176 à 212°F).

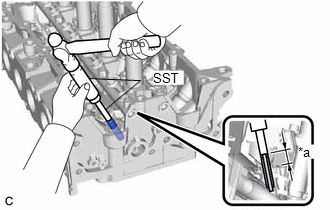

(f) A l'aide du SST et d'un marteau, enfoncer le manchon-guide de soupape d'admission sélectionné. SST: 09201-10000 09201-01050 SST: 09950-70010 09951-07100 Hauteur de saillie standard: 17,75 à 17,95 mm (0,699 à 0,707 po) |
|

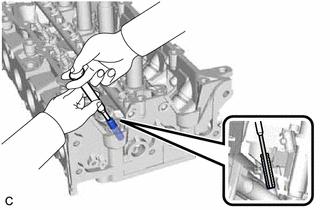

(g) A l'aide d'un alésoir affûté de 5,5 mm, aléser le manchon-guide de soupape d'admission pour obtenir le jeu de lubrification standard. Jeu de lubrification standard: 0,025 à 0,060 mm (0,000984 à 0,00236 po) |
|
2. REMPLACER LE MANCHON-GUIDE DE SOUPAPE D'ECHAPPEMENT
(a) Chauffer le sous-ensemble de culasse à une température comprise entre 80 et 100°C (176 à 212°F).
(b) Placer le sous-ensemble de culasse sur des blocs de bois.
ATTENTION:
Veiller à porter des gants de protection.

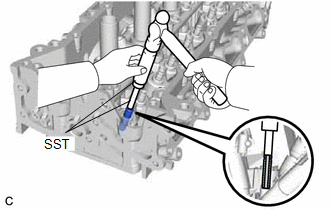

(c) A l'aide du SST et d'un marteau, chasser le manchon-guide de soupape d'échappement. SST: 09201-01055 SST: 09950-70010 09951-07100 |
|

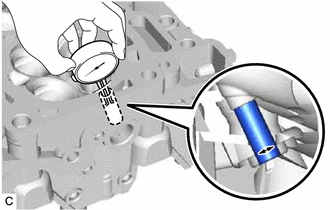

(d) A l'aide d'un pied à coulisse, mesurer le diamètre d'alésage du manchon-guide de soupape d'échappement du sous-ensemble de culasse. Diamètre d'alésage standard de manchon-guide de soupape d'échappement: 10,285 à 10,306 mm (0,405 à 0,406 po) Tableau de sélection de manchon-guide neuf:
Longueur de bague standard: 43,3 à 43,7 mm (1,70 à 1,72 po) CONSEIL:
|
|
(e) Chauffer le sous-ensemble de culasse à une température comprise entre 80 et 100°C (176 à 212°F).

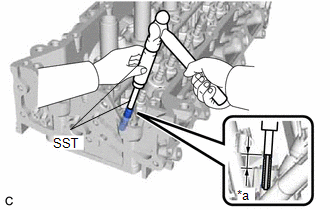

(f) A l'aide du SST et d'un marteau, enfoncer le manchon-guide de soupape d'échappement sélectionné. SST: 09201-10000 09201-01050 SST: 09950-70010 09951-07100 Hauteur de saillie standard: 17,75 à 17,95 mm (0,699 à 0,707 po) |
|

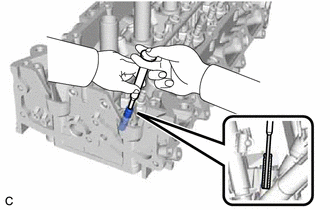

(g) A l'aide d'un alésoir affûté de 5,5 mm, aléser le manchon-guide de soupape d'échappement pour obtenir le jeu de lubrification standard. Jeu de lubrification standard: 0,030 à 0,065 mm (0,00118 à 0,00256 po) |
|
3. REMPLACER LA GOUPILLE ANNULAIRE
REMARQUE:
Il n'est pas nécessaire de déposer les goupilles annulaires à moins qu'elles ne doivent être remplacées.
(a) Déposer les 2 goupilles annulaires.

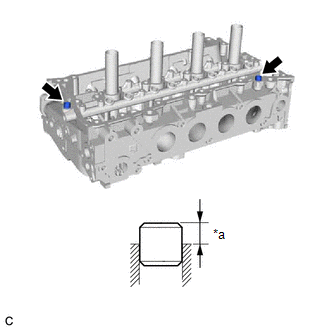

(b) A l'aide d'un maillet en plastique, introduire 2 goupilles annulaires neuves dans le sous-ensemble de culasse. Hauteur de saillie standard: 6,5 à 7,5 mm (0,256 à 0,295 po) |
|
