Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. REPOSER L'ENSEMBLE DE FEU ARRIERE

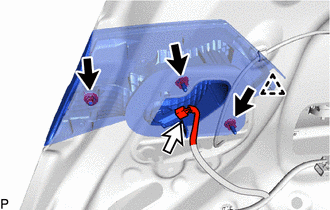

(a) pour feu de recul de type à ampoule:

(1) Engager l'agrafe.

(2) Reposer l'ensemble de feu arrière à l'aide des 3 écrous.

Torque:

7,0 N·m {71 kgf·cm, 62 in·lbf}

(3) Brancher le connecteur.

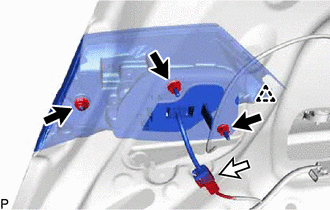

(b) pour feu de recul de type à LED:

(1) Engager l'agrafe.

(2) Reposer l'ensemble de feu arrière à l'aide des 3 écrous.

Torque:

7,0 N·m {71 kgf·cm, 62 in·lbf}

(3) Brancher le connecteur.

2. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici
