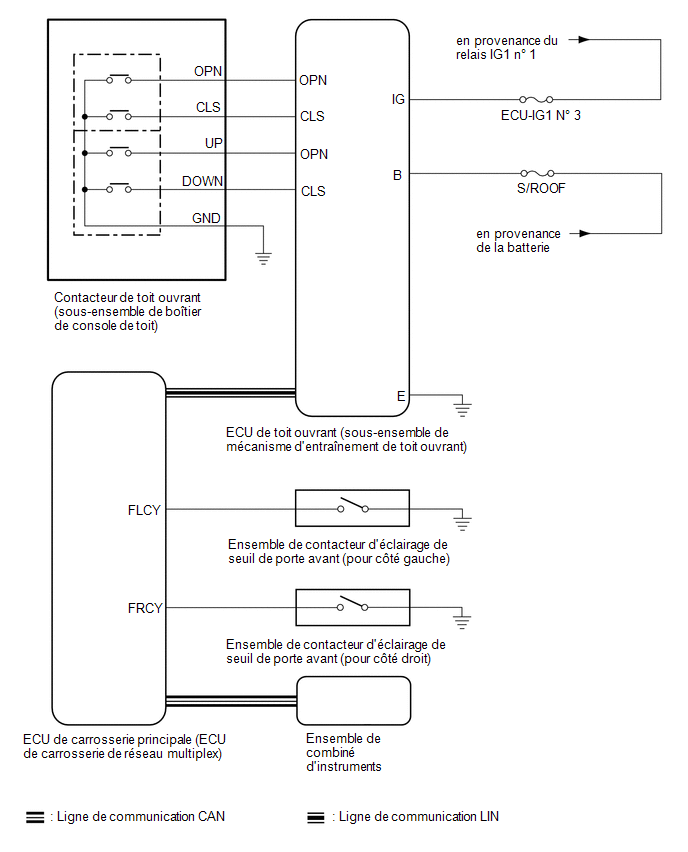

SCHEMA DU SYSTEME
Tableau de communication |
Emetteur | Récepteur |
Signal | Ligne |
|---|---|---|---|
|
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant) |
| LIN |
|
ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant) |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Signal de position du toit ouvrant |
LIN |
| Ensemble de combiné d'instruments |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Signal de vitesse du véhicule |
CAN |
| ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Ensemble de combiné d'instruments | Signal de demande d'avertissement d'ouverture de toit ouvrant |
CAN |
