REMONTAGE
PROCEDURE
1. REPOSER LA PROTECTION DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES
CONSEIL:
Lors de la repose de la protection de garnissage extérieur de porte de compartiment à bagages, chauffer le garnissage extérieur de porte de compartiment à bagages à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Garnissage extérieur de porte de compartiment à bagages |
20 à 30°C (68 à 86°F) |

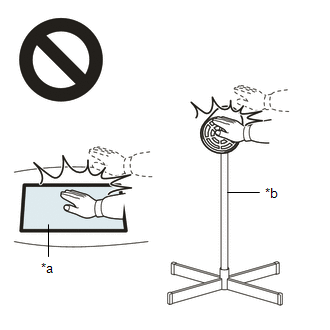

ATTENTION:
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le garnissage extérieur de porte de compartiment à bagages.

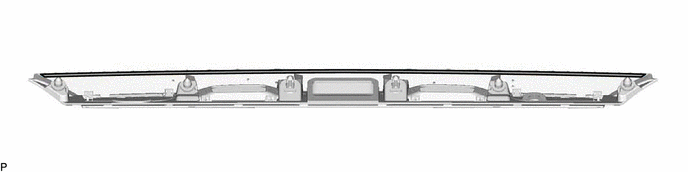

(a) Nettoyer le garnissage extérieur de porte de compartiment à bagages.
(1) Déposer tout le ruban adhésif double face du garnissage extérieur de porte de compartiment à bagages.
(2) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) A l'aide d'un pinceau ou d'un feutre, appliquer l'apprêt ou un produit équivalent sur la surface de pose de protection de garnissage extérieur de porte de compartiment à bagages.
![]() |
Apprêt | - |
- |
REMARQUE:
(c) Enlever la feuille de protection d'une protection de garnissage extérieur de porte de compartiment à bagages neuve.

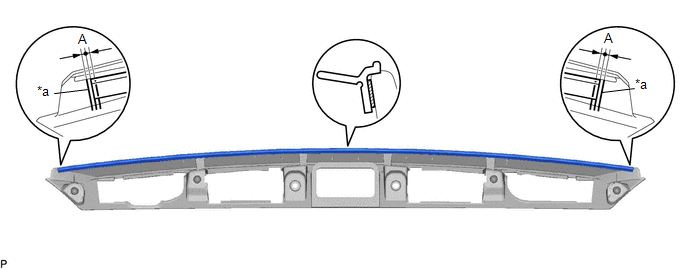

(d) Aligner la protection de garnissage extérieur de porte de compartiment à bagages sur le repère du garnissage extérieur de porte de compartiment à bagages et la reposer comme indiqué sur le schéma.
*a | Ligne |
- | - |
Mesure standard:
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
A | 1,0 mm (0,0394 po) |
- | - |
CONSEIL:
Enfoncer fermement la protection de garnissage extérieur de porte de compartiment à bagages pour la reposer.
2. REPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 2
