REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES
(a) Reposer les 4 agrafes sur le sous-ensemble de garnissage extérieur de porte de compartiment à bagages.
(b) Engager les 4 agrafes comme indiqué sur le schéma.
.png) |
Poser dans ce sens |
(c) Reposer le sous-ensemble de garnissage extérieur de porte de compartiment à bagages à l'aide des 2 vis.
2. REPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3

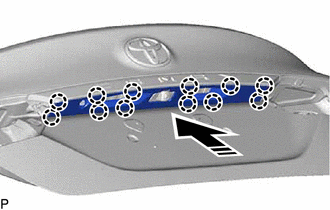

(a) Engager les 12 griffes pour reposer le garnissage extérieur de porte de compartiment à bagages n° 3 comme indiqué sur le schéma.
|
|
Poser dans ce sens |
3. REPOSER L'ENSEMBLE DE FEU ARRIERE GAUCHE
Cliquer ici .gif)
4. REPOSER L'ENSEMBLE DE FEU ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Remontage
Gouttiere De ToitVerification
VERIFICATION PROCEDURE 1.
VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT
(a) Avant de procéder à la repose de l'ensemble de sangle extérieure
de ceinture de sécurité avant, vérifier la fonction ELR. REMARQUE:
Ne pas démonter l'enrouleur. (1) Lorsq ...
