Pieces Constitutives
PIECES CONSTITUTIVES

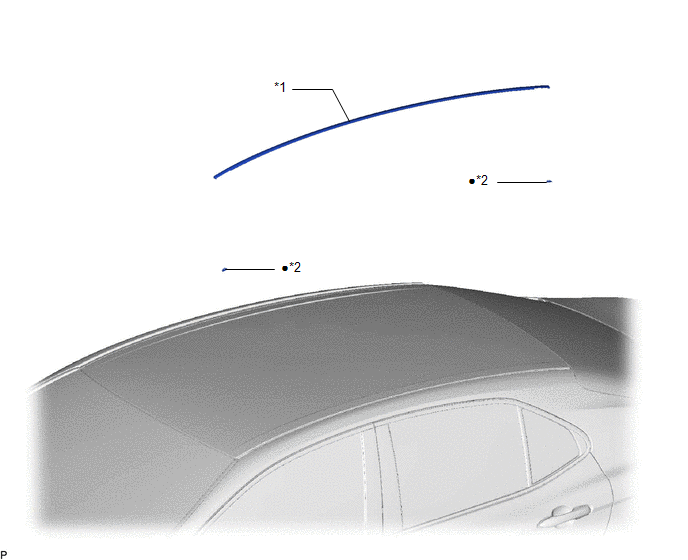

SCHEMA
|
*1 | GOUTTIERE DE TOIT |
*2 | AGRAFE DE GOUTTIERE DE TOIT |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LA GOUTTIERE DE TOIT

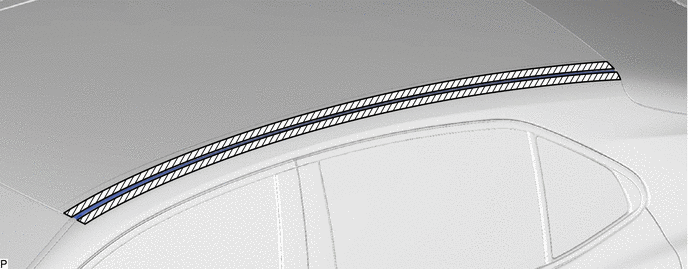

(a) Appliquer du ruban adhésif de protection autour de la gouttière de toit, comme indiqué sur le schéma.
|
Ruban adhésif de protection |
- | - |

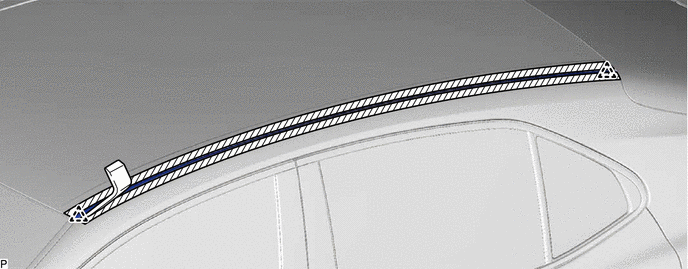

(b) A l'aide d'un extracteur de moulure, libérer les 2 agrafes et déposer la gouttière de toit.
REMARQUE:
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'AGRAFE DE GOUTTIERE DE TOIT
REMARQUE:
Durant la pose d'agrafes de gouttière de toit neuves, enlever les résidus de ruban adhésif à double face à l'endroit où les agrafes de gouttière de toit seront posées sur la caisse du véhicule, puis nettoyer celle-ci à l'aide d'un solvant sans résidus.

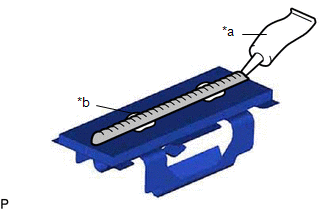

| (a) 2 à 3 mm (0,0787 à 0,118 po) Appliquer un cordon de produit adhésif (3M DP-105 ou équivalent) sur chaque nouvelle agrafe de gouttière de pavillon. CONSEIL: Force d'adhérence (résistance à la traction): 13,7 MPa (140,0 kgf/cm2, 1 987 lb/po2) minimum (à une température de 23°C (73°F)). |
|

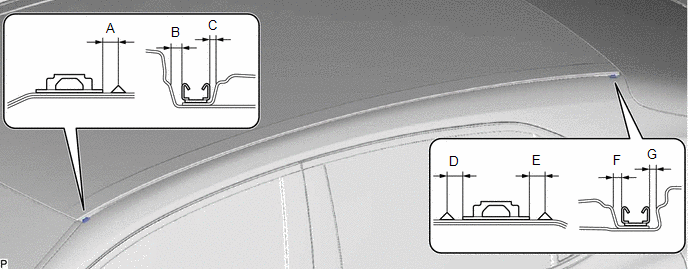

(b) Reposer les 2 agrafes de gouttière de toit sur le panneau de toit, comme indiqué sur le schéma. Déterminer les emplacements et appuyer fermement dessus et reposer les 2 agrafes de gouttière de toit.
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 4,5 à 5,5 mm (0,177 à 0,217 po) |
B | 3,6 mm (0,142 po) |
|
C | 1,7 à 2,7 mm (0,0669 à 0,106 po) |
D | 5,0 mm (0,197 po) |
|
E | 4,5 à 5,5 mm (0,177 à 0,217 po) |
F | 2,3 à 3,3 mm (0,0906 à 0,130 po) |
|
G | 2,1 mm (0,0827 po) |
- | - |
(c) Attendre au moins 40 minutes avant de reposer la gouttière de toit.
CONSEIL:
2. REPOSER LA GOUTTIERE DE TOIT

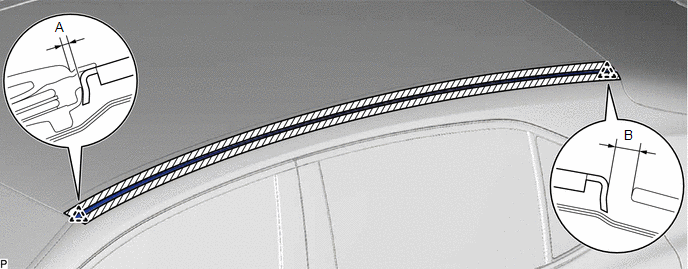

(a) Engager les 2 agrafes pour reposer la gouttière de toit, comme indiqué sur le schéma.
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 0,8 mm (0,0315 po) |
B | 6,2 mm (0,244 po) |
