Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Eclairage (ext) / Ensemble De Phare / Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER L'ENSEMBLE DE PHARE

(a) Brancher chaque connecteur.

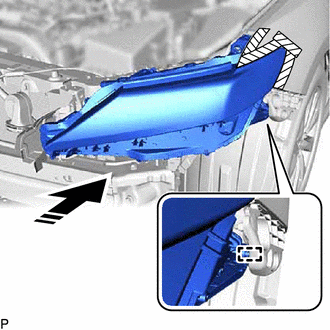

(b) pour type d'ampoule clignotante:

(1) Engager l'attache.

Poser dans ce sens

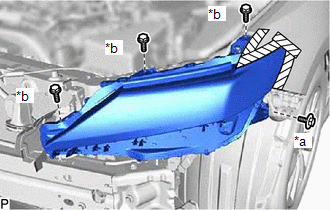

(d) Reposer l'ensemble de phare avec le boulon et les 3 vis.

Torque:

Boulon :

7,0 N·m {71 kgf·cm, 62 in·lbf}

*a	Boulon
*b	Vis

(e) Déposer le ruban adhésif de protection.

2. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

Cliquer ici

3. REGLER LA PORTEE DES PHARES

Cliquer ici
