REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE BLOC DE PHARE (fabrication TMC)

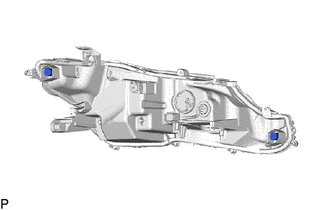

2. REPOSER LE CACHE DE PHARE (pour clignotant de type à LED)
| (a) Reposer les 2 caches de phare. |
|
3. REPOSER LE CACHE ARRIERE DE PHARE (pour clignotant de type à LED)

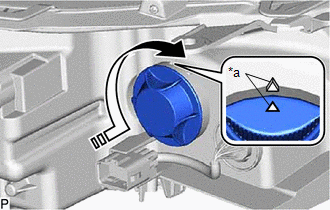

(a) Tourner le cache arrière de phare comme indiqué sur le schéma jusqu'à ce que les repères de verrouillage soient alignés pour le poser.
|
*a | Repère de verrouillage |
|
Poser dans ce sens |
4. REPOSER LE BOUCHON DE DOUILLE DE FEU LATERAL AVANT (pour clignotant de type à ampoule)
5. REPOSER L'AMPOULE DE FEU LATERAL AVANT (pour clignotant de type à ampoule)
(a) Reposer l'ampoule de feu latéral avant sur le bouchon de douille de feu latéral avant.

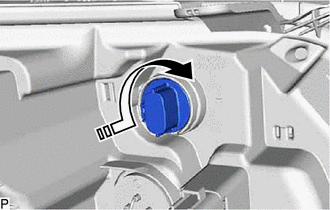

(b) Tourner le bouchon de douille de feu latéral avant avec l'ampoule de feu latéral avant, comme indiqué sur le schéma afin de reposer l'ensemble.
|
Poser dans ce sens |
6. REPOSER LA DOUILLE DE CLIGNOTANT AVANT (pour clignotant de type à ampoule)
7. REPOSER L'AMPOULE DE CLIGNOTANT AVANT (pour clignotant de type à ampoule)
(a) Reposer l'ampoule de clignotant avant sur la douille de clignotant avant.

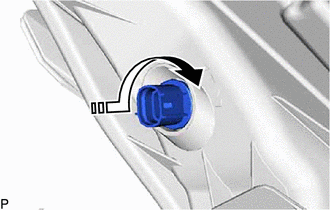

(b) Tourner la douille de clignotant avant avec l'ampoule de clignotant avant comme indiqué sur le schéma afin de poser l'ensemble.
|
Poser dans ce sens |
Reglage
ReposeLes parasites se manifestent à partir de l'ensemble de générateur ou de la courroie striée
PROCEDURE
1. CONFIRMER LE SYMPTOME DU PROBLEME
(a) Confirmer le symptôme du problème. Résultat:
Symptôme Passer au point
Les parasites sont émis par la courroie striée.
A Les parasites sont émis par l'ensemble de générateur.
B
...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE RETROVISEUR INTERIEUR
(a) Vérifier le fonctionnement de l'ensemble de rétroviseur intérieur arrière électrochromatique.
*a Ruban adhésif noir
*b Capteur avant
*c Clair(e)
...
Rechercher un éventuel court-circuit dans les lignes de bus 5
DESCRIPTION Il se peut qu'il y ait un court-circuit entre les lignes principales de bus CAN et/ou entre les lignes secondaires CAN lorsque la résistance entre les bornes 15 (CA5H) et 16 (CA5L) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) est inférieure à 54 Ω.
...
