Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE

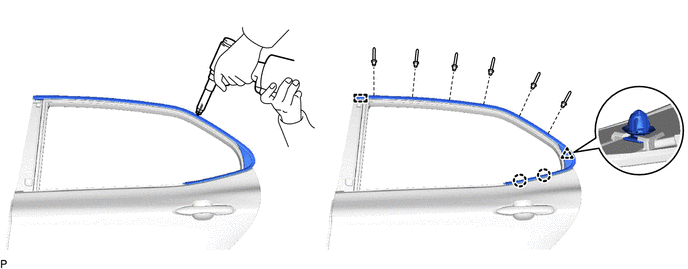

(a) Engager le guide, les 2 griffes et l'agrafe pour reposer provisoirement le sous-ensemble de moulure d'encadrement de vitre de porte arrière sur l'encadrement de porte.
(b) A l'aide d'une riveteuse pneumatique ou d'une riveteuse à main dotée d'un embout, reposer le sous-ensemble de moulure arrière d'encadrement de vitre de porte arrière avec 6 rivets neufs.
CONSEIL:
Si le mandrin du rivet ne sort pas à la première utilisation de la riveteuse, faire glisser la riveteuse vers l'avant sur le mandrin, puis l'actionner de nouveau.
REMARQUE:

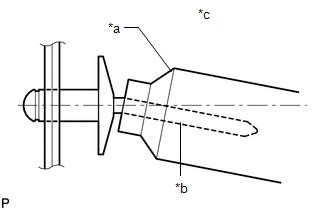

- Ne pas faire levier sur le rivet avec la riveteuse car cela risque d'endommager la riveteuse et le mandrin.
*a
Riveteuse
*b
Mandrin
*c
Incorrect(e)

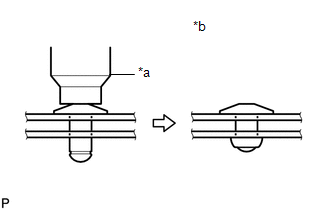

- S'assurer que les rivets sont bien en place contre la moulure.
*a
Riveteuse
*b
Incorrect(e)

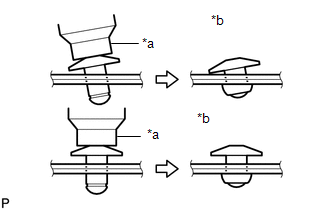

- Ne pas incliner la riveteuse lors de la pose de rivet sur la moulure.
- Ne pas laisser d'espace entre la tête du rivet et la moulure.
- Ne pas laisser d'espace entre la moulure et l'encadrement de porte. Tenir fermement les 2 éléments ensemble tout en reposant le rivet.
*a
Riveteuse
*b
Incorrect(e)
2. REPOSER LA MOULURE D'ENCADREMENT AVANT DE VITRE DE PORTE ARRIERE
CONSEIL:
Lors de la pose d'une moulure d'encadrement avant de vitre de porte arrière neuve, chauffer la carrosserie du véhicule et la moulure d'encadrement avant de vitre de porte arrière à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
Moulure d'encadrement avant de vitre de porte arrière |
20 à 30°C (68 à 86°F) |
ATTENTION:

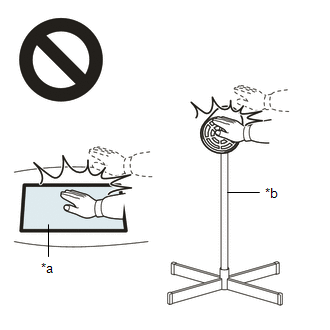

- Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait de toucher celle-ci peut provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule ou la moulure d'encadrement avant de vitre de porte arrière.
(a) Nettoyer la surface de la carrosserie du véhicule.
(1) A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.
(2) Déposer le ruban adhésif double face de la carrosserie du véhicule.
(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Poser une nouvelle moulure d'encadrement avant de vitre de porte arrière.
(1) A l'aide d'une lampe chauffante, chauffer la carrosserie du véhicule et la moulure d'encadrement avant de vitre de porte arrière.
(2) Enlever le papier protecteur de la moulure d'encadrement avant de vitre de porte arrière.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

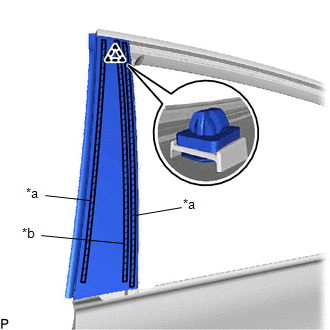

(3) Engager l'agrafe et fixer le ruban adhésif double face et l'éponge de matage pour reposer la moulure d'encadrement avant de vitre de porte arrière. CONSEIL: Appuyer fermement sur la moulure d'encadrement avant de vitre de porte arrière pour la reposer. |
|
3. RACCORDER LE BOURRELET DE PORTE ARRIERE
(a) Fixer les 2 agrafes et raccorder le bourrelet de porte arrière.
4. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE
Cliquer ici
