Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Vitres / Fenetres / Moteur De Leve-vitre Electrique (pour Porte Avant) / Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR)

(a) Brancher un câble positif (+) de la batterie sur la borne 2 du connecteur.

REMARQUE:

Pour éviter d'endommager le capteur d'impulsion dans le moteur électrique, ne pas brancher un câble de batterie positif (+) sur les bornes autres que la borne 2.

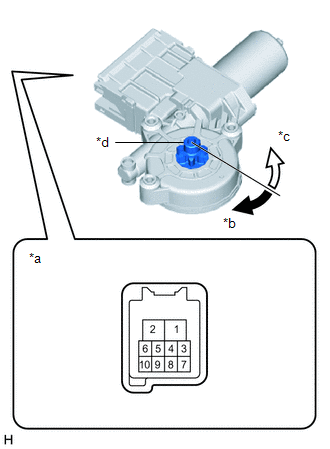

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de moteur de lève-vitre électrique (pour porte du conducteur))

*b

Dans le sens des aiguilles d'une montre

*c

Dans le sens inverse des aiguilles d'une montre

*d

Pignon de moteur

(b) Brancher un câble négatif (-) de la batterie sur les bornes de connecteur 1 et 7 ou 10.

(c) Vérifier si le pignon du moteur tourne librement comme indiqué ci-dessous:

OK:

Condition de mesure

Condition spécifiée
  1. Brancher un câble positif (+) de la batterie à la borne 2, brancher un câble négatif (-) de la batterie à la borne 1 et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes 2 et 1 branchées, brancher un câble négatif de la batterie (-) sur la borne 10.

Le pignon du moteur tourne dans le sens des aiguilles d'une montre
  1. Brancher un câble positif (+) de la batterie à la borne 2, brancher un câble négatif (-) de la batterie à la borne 1 et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes 2 et 1 branchées, brancher un câble négatif de la batterie (-) sur la borne 7.

Le pignon du moteur tourne dans le sens inverse des aiguilles d'une montre

ATTENTION:

Initialiser le système de commande de vitre électrique après avoir reposé le moteur de lève-vitre électrique et l'ensemble de lève-vitre.

2. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU PASSAGER AVANT)

(a) Brancher un câble positif (+) de la batterie sur la borne 2 du connecteur.

REMARQUE:

Pour éviter d'endommager le capteur d'impulsion dans le moteur électrique, ne pas brancher un câble de batterie positif (+) sur les bornes autres que la borne 2.

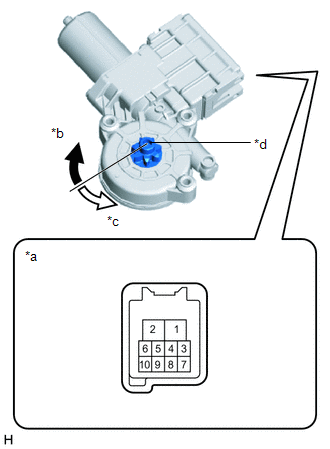

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de moteur de lève-vitre électrique (pour porte du passager avant))

*b

Dans le sens des aiguilles d'une montre

*c

Dans le sens inverse des aiguilles d'une montre

*d

Pignon de moteur

(b) Brancher un câble négatif (-) de la batterie sur les bornes de connecteur 1 et 7 ou 10.

(c) Vérifier si le pignon du moteur tourne librement comme indiqué ci-dessous:

OK:

Condition de mesure

Condition spécifiée
  1. Brancher le câble positif (+) de la batterie à la borne 2, brancher un câble négatif (-) de la batterie à la borne 1 et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes 2 et 1 branchées, brancher un câble négatif de la batterie (-) sur la borne 10.

Le pignon du moteur tourne dans le sens inverse des aiguilles d'une montre
  1. Brancher un câble positif (+) de la batterie à la borne 2, brancher un câble négatif (-) de la batterie à la borne 1 et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes 2 et 1 branchées, brancher un câble négatif de la batterie (-) sur la borne 7.

Le pignon du moteur tourne dans le sens des aiguilles d'une montre

ATTENTION:

Initialiser le système de commande de vitre électrique après avoir reposé le moteur de lève-vitre électrique et l'ensemble de lève-vitre.
