REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
PROCEDURE
1. REPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE
REMARQUE:
(a) Vérifier la plaquette de frein à disque arrière. CONSEIL: Si la plaquette de frein à disque arrière présente un repère d'identification, veiller à vérifier l'emplacement de repose. |
|

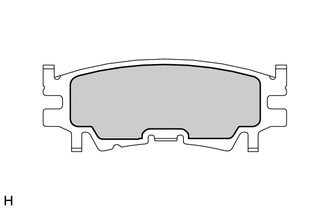

(b) Appliquer de la graisse pour frein à disque sur la partie intérieure de la cale antigrincement de frein à disque arrière, comme indiqué sur le schéma.
![]() |
Graisse pour frein à disque |

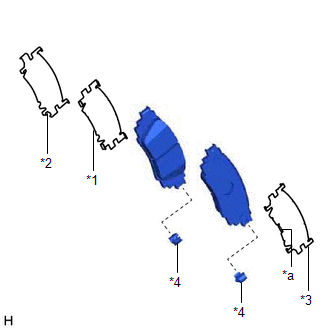

(c) Reposer la cale antigrincement de frein à disque arrière n° 1 sur le rembourrage de frein à disque arrière (intérieur). |
|
(d) Reposer la cale antigrincement de frein à disque arrière n° 2 sur le rembourrage de frein à disque arrière (intérieur).
(e) Reposer la cale antigrincement de frein à disque arrière sur le rembourrage de frein à disque arrière (extérieur).
REMARQUE:
Reposer la cale antigrincement de frein à disque arrière de manière à ce que ses griffes soient placées vers l'extérieur du véhicule.
(f) Poser une nouvelle plaquette d'indicateur d'usure des plaquettes de frein arrière sur chaque plaquette de frein à disque arrière.
2. REPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE
ATTENTION:

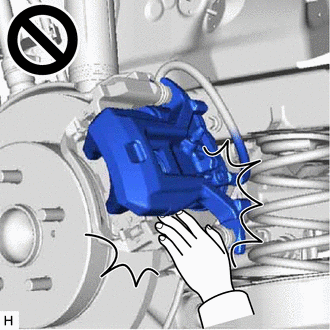

(a) Enfoncer le piston de frein à disque arrière.
REMARQUE:
(b) Reposer les 2 plaquettes de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.
REMARQUE:
CONSEIL:
Si la plaquette de frein à disque arrière présente un repère d'identification, veiller à vérifier l'emplacement de repose.

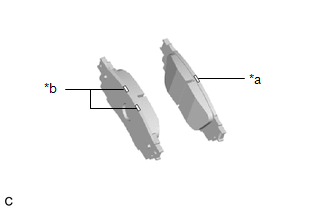

*a | Côté intérieur (blanc) |
*b | Côté extérieur (blanc) |
(c) Maintenir la goupille coulissante de cylindre de frein à disque arrière n° 1 et reposer l'ensemble de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière avec un nouveau boulon.
Torque:
34,3 N·m {350 kgf·cm, 25 ft·lbf}
(d) Enfoncer la pédale de frein à plusieurs reprises.
3. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2
Cliquer ici
4. VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR
Cliquer ici
5. REPOSER LA ROUE ARRIERE
Cliquer ici
6. RECUPERATION DES CONDITIONS NORMALES DE FONCTIONNEMENT
Cliquer ici
