Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. REPOSER PROVISOIREMENT L'ENSEMBLE DE POMPE A CARBURANT

REMARQUE:

En cas de remplacement de l'ensemble de pompe à carburant, il est nécessaire de remplacer le sous-ensemble de tuyau de carburant n° 1 par un élément neuf.

CONSEIL:

Effectuer la "vérification après réparation" après le remplacement de l'ensemble de pompe à carburant.

Cliquer ici

(a) Faire tourner la poulie d'arbre à cames jusqu'à ce que l'arbe à cames soit orienté face à l'ensemble de dispositif de levage de la pompe à carburant.

CONSEIL:

Cela évite que l'arbre à cames ne relève l'ensemble de dispositif de levage de pompe à carburant lors de la repose de l'ensemble de pompe à carburant.

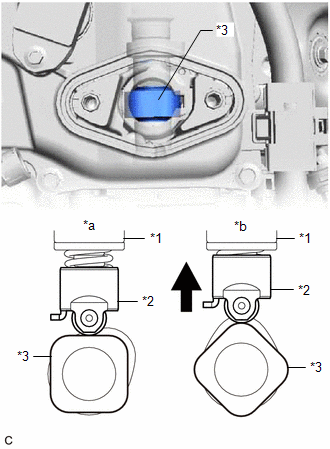

*1

Ensemble de pompe à carburant

*2

Ensemble de poussoir de pompe à carburant

*3

Arbre à cames n° 2

*a

Correct(e)

*b

Incorrect(e)

(b) Appliquer 30 cm3 (1,8 po3) d'huile moteur sur l'arbre à cames d'entraînement de pompe.

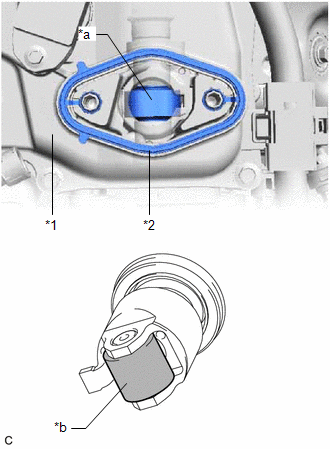

*1

Sous-ensemble de cache-soupapes

*2

Joint d'étanchéité d'entretoise de pompe à carburant

*a

Arbre à cames d'entraînement de pompe (zone d'application d'huile moteur)

*b

Ensemble de poussoir de pompe à carburant (zone d'application d'huile moteur)

(c) Appliquer de l'huile moteur sur l'ensemble de dispositif de levage de pompe à carburant.

(d) Poser un nouveau joint d'étanchéité d'entretoise de pompe à carburant sur le sous-ensemble de cache-soupapes.

(e) Appliquer de l'huile moteur sur l'intérieur du guide de poussoir de pompe à carburant et sur l'extérieur de l'ensemble de poussoir de pompe à carburant.

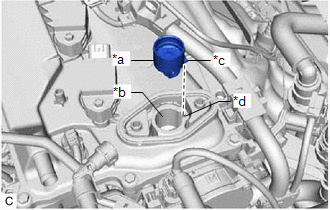

*a

Ensemble de poussoir de pompe à carburant (zone d'application d'huile moteur)

*b

Guide de dispositif de levage de pompe à carburant (zone d'application d'huile moteur)

*c

Butée de clé

*d

Rainure de clavette

(f) Mettre en place l'ensemble de poussoir de pompe à carburant sur le guide de dispositif de levage de pompe à carburant comme indiqué sur le schéma.

CONSEIL:

Aligner la clé de butée de l'ensemble de pompe à carburant et la rainure de clavette du guide de poussoir de pompe à carburant.

(g) Appliquer de l'huile moteur sur un joint torique neuf et poser ce dernier sur l'ensemble de pompe à carburant.

REMARQUE:

Ne pas endommager le joint torique.

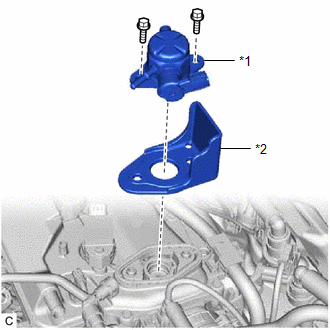

(h) Placer le flasque de pompe à carburant et l'ensemble de pompe à carburant sur le sous-ensemble de cache-soupapes comme indiqué sur le schéma.

*1

Ensemble de pompe à carburant

*2

Flasque de pompe à carburant

(i) Reposer provisoirement l'ensemble de pompe à carburant à l'aide des 2 boulons, de sorte à laisser un peu de tolérance pour les mouvements de la gauche et vers la droite.

2. REPOSER PROVISOIREMENT LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1

REMARQUE:

Ne pas endommager les joints des écrous de raccord du sous-ensemble de tuyau de carburant n° 1.

(a) Brancher le sous-ensemble de tuyau de carburant n° 1 sur le tuyau d'alimentation en carburant et serrer l'écrou de raccord à la main.

(b) Brancher le sous-ensemble de tuyau de carburant n° 1 sur l'ensemble de pompe à carburant et serrer l'écrou de raccord à la main.

3. REPOSER L'ENSEMBLE DE POMPE A CARBURANT

(a) Serrer les 2 boulons.

Torque:

28,5 N·m {291 kgf·cm, 21 ft·lbf}

(b) Brancher le connecteur d'ensemble de pompe à carburant.

4. REPOSER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1

(a) A l'aide d'une clé à écrou de raccord de 17 mm, serrer l'écrou de raccord sur le côté du tuyau d'alimentation en carburant du sous-ensemble de tuyau de carburant n° 1.

Torque:

Couple de serrage prescrit :

35 N·m {357 kgf·cm, 26 ft·lbf}

REMARQUE:

Ne pas régler le couple dans le sens de desserrage.

CONSEIL:

  • Calculer la valeur de la clé dynamométrique lorsque vous modifiez la longueur de bras de levier de la clé dynamométrique.

    Cliquer ici

  • Lors de l'utilisation d'une clé à écrou de raccord de 17 mm (longueur de bras de levier de 30 mm (1,18 po)) + clé dynamométrique (longueur de bras de levier de 180 mm (7,09 po)): 30 N*m (306 kgf*cm, 22 lbf*pi)

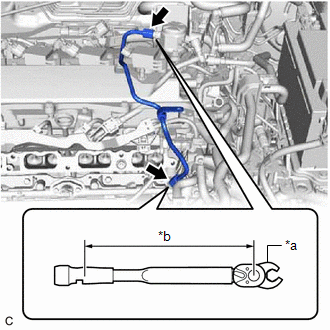

*a

Clé à écrou de raccord de 17 mm

*b

Longueur de bras de levier de clé dynamométrique

(b) A l'aide d'une clé à écrou de raccord 17 mm, serrer l'écrou de raccord sur le côté de l'ensemble de pompe à carburant du sous-ensemble de tuyau de carburant n° 1.

Torque:

Couple de serrage prescrit :

35 N·m {357 kgf·cm, 26 ft·lbf}

REMARQUE:

Ne pas régler le couple dans le sens de desserrage.

CONSEIL:

(c) Raccorder le connecteur de bobine d'allumage n° 1.

5. BRANCHER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT

(a) Brancher le sous-ensemble de tuyau de carburant sur l'ensemble de pompe à carburant.

Cliquer ici

6. REPOSER LE COLLECTEUR D'ADMISSION

Cliquer ici

7. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

8. RECHERCHER UNE FUITE EVENTUELLE DE CARBURANT

Cliquer ici

9. EFFECTUER L'INITIALISATION

(a) Effectuer la "vérification après réparation" après le remplacement de l'ensemble de pompe à carburant.

Cliquer ici
