Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Carburant / Pompe A Carburant (haute Pression) / Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE POMPE A CARBURANT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 - 2

20°C (68°F)

0,45 à 0,55 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de pompe à carburant.

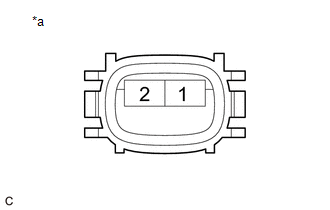

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de pompe à carburant)
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la ...

Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite ...

D'autres materiaux:

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *A pour type simple *B pour type double *1 ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL *2 SUPPORT DE TUYAU D'ECHAPPEMENT *3 JOINT D'ETANCHEITE - - N*m (kgf*cm, ft*lbf): couple de serrage prescrit ● ...

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT AVEC CAPTEUR *2 SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1 *3 SOUS-ENSEMBLE DE TUYAU DE CARBURANT *4 ISOLANT ANTIVIBRATOIRE D'INJECTEUR *5 ENTRETOISE DE TUYAU D'ALIMENTATI ...

Circuit de contacteur de pression d'huile moteur
DESCRIPTION L'ensemble de combiné d'instruments et l'ensemble de contacteur de pression d'huile moteur sont branchés via la ligne directe. L'ensemble de combiné d'instruments détermine la pression d'huile moteur en fonction du signal ON/OFF du contacteur de pression d'hui ...
