Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

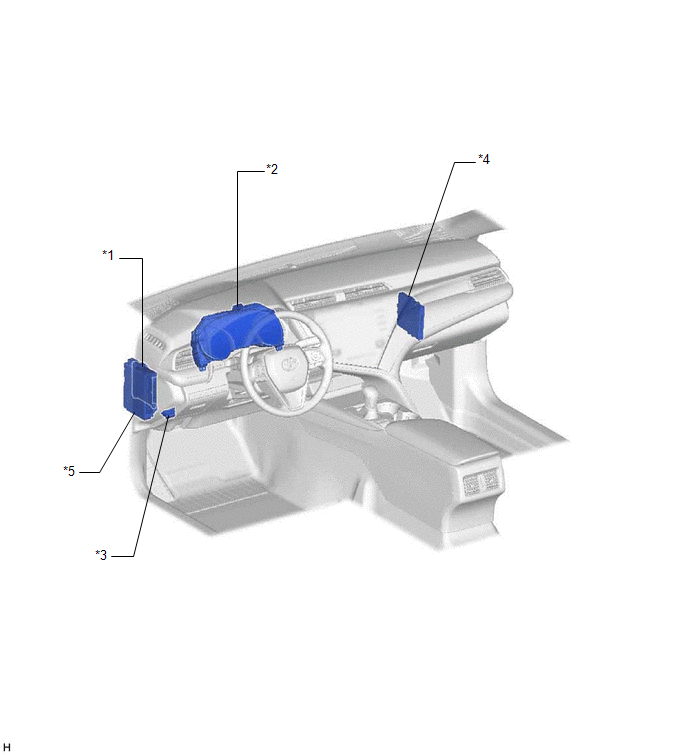

SCHEMA

*1

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*2

ENSEMBLE DE COMBINE D'INSTRUMENTS

*3

DLC3

*4

ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (avec système de clé intelligente)

*5

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE ECU-B N° 2

- FUSIBLE DOOR F/L

- FUSIBLE DOOR F/R

- FUSIBLE DOOR R/L

- FUSIBLE DOOR R/R

-

-

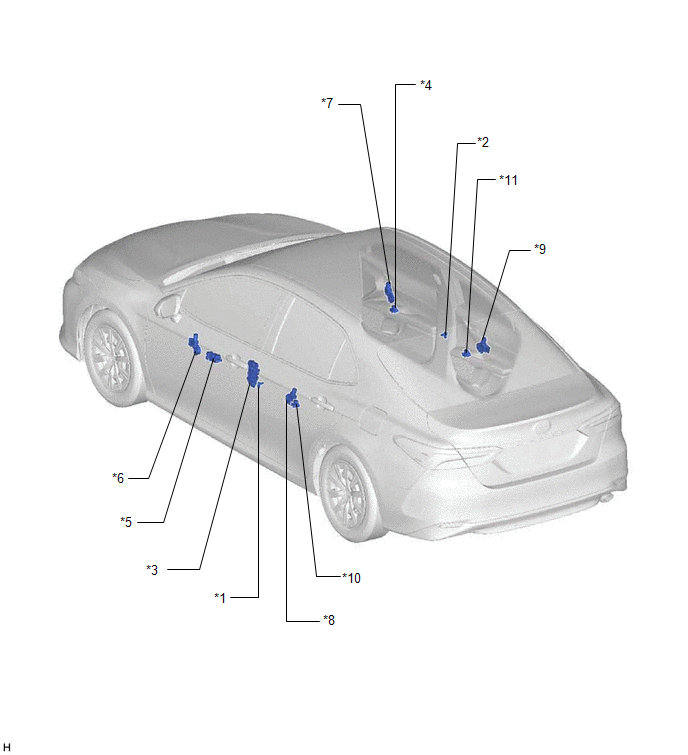

SCHEMA

*1

ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche)

*2

ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit)

*3

ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR

*4

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE

*5

ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

*6

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte conducteur)

*7

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE AVANT (pour côté passager avant)

*8

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (porte arrière gauche)

*9

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière droite)

*10

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (pour porte côté gauche)

*11

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (pour la porte droite)

-


Mesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE REMARQUE: Lors du débranchement du câble de la borne négative (-) de la batterie, initialiser les systèmes suivants une fois le ...

Schema Du Systeme
SCHEMA DU SYSTEME Tableau de communication ECU d'émission ECU de réception Signal Méthode de communication Ensemble de contacteur principal de réseau multiplex Ensemble de moteur de lève-vitre électrique (p ...
