Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

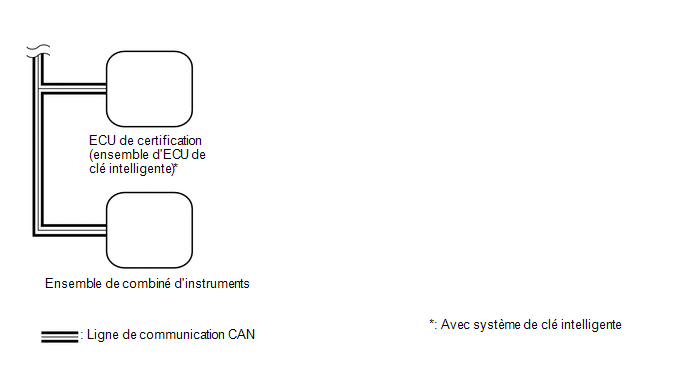

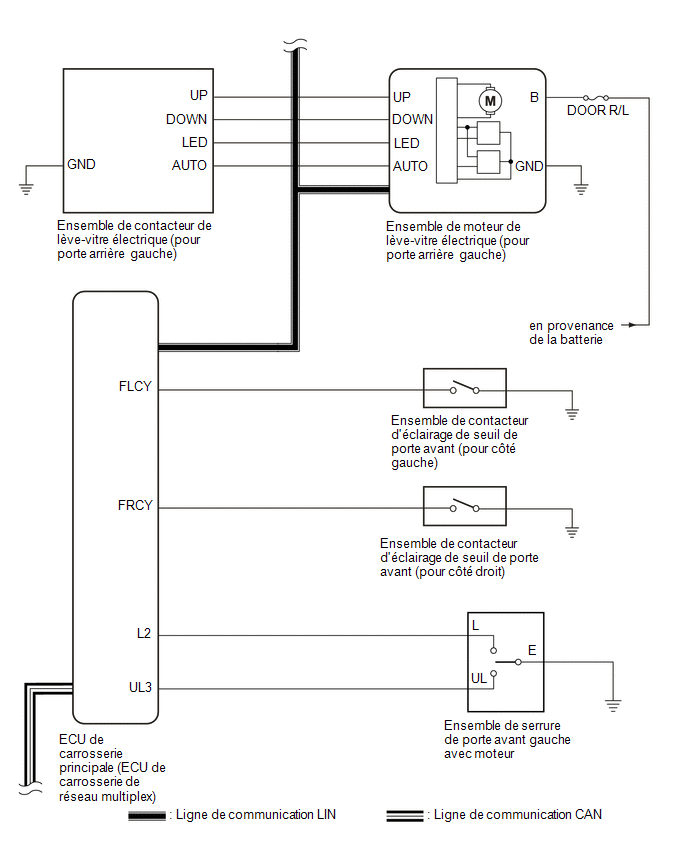

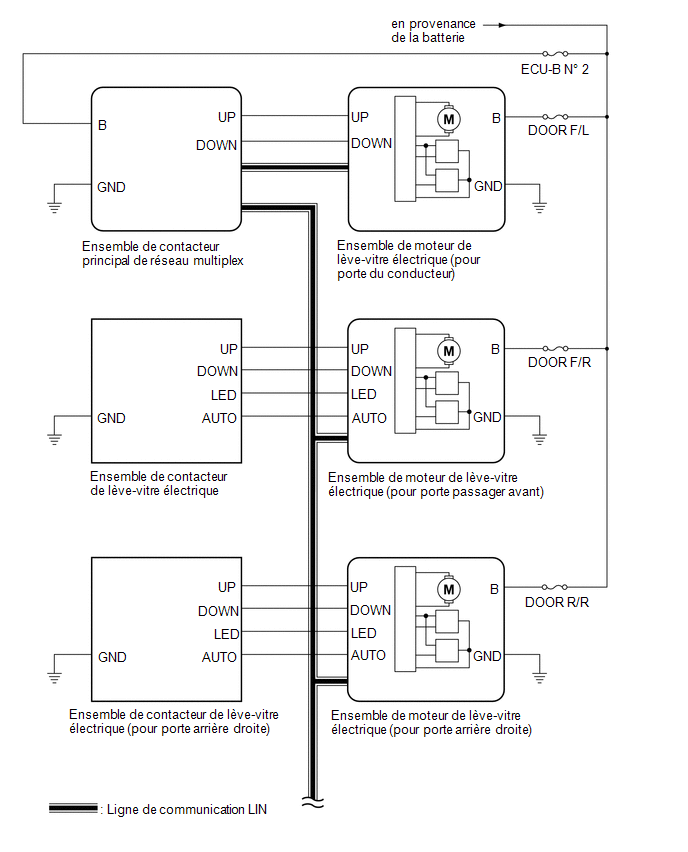

SCHEMA DU SYSTEME

Tableau de communication

ECU d'émission

ECU de réception

Signal

Méthode de communication

Ensemble de contacteur principal de réseau multiplex

Ensemble de moteur de lève-vitre électrique (pour porte du conducteur)

Signal d'ouverture et de fermeture automatique de vitre électrique

LIN

  • Ensemble de moteur de lève-vitre électrique (pour porte passager avant)
  • Ensemble de moteur de lève-vitre électrique (pour porte arrière gauche)
  • Ensemble de moteur de lève-vitre électrique (pour porte arrière droite)

Signal d'ouverture et de fermeture à distance de vitre électrique

LIN

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

  • Ensemble de moteur de lève-vitre électrique (pour porte du conducteur)
  • Ensemble de moteur de lève-vitre électrique (pour porte passager avant)
  • Ensemble de moteur de lève-vitre électrique (pour porte arrière gauche)
  • Ensemble de moteur de lève-vitre électrique (pour porte arrière droite)

Signal d'autorisation d'actionnement de vitre électrique

LIN

ECU de certification (ensemble d'ECU de clé intelligente)*

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Signal de fonctionnement de vitre électrique à distance

CAN

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Ensemble de combiné d'instruments

Signal de demande d'avertissement d'ouverture de vitre électrique

CAN

Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) *2 ENSEMBLE DE COMBINE D'INSTRUMENTS *3 DLC3 *4 ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE IN ...

Description Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION DU SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE (a) Le système de commande de vitre électrique contrôle le fonctionnement des vitres électriques à l'aide des ensembles de moteur de lève-vitre électrique. Le ...
