Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Chauffage / Climatisation / Capteur De Temperature D'evaporateur Avant / Repose

REPOSE

PROCEDURE

1. REPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1

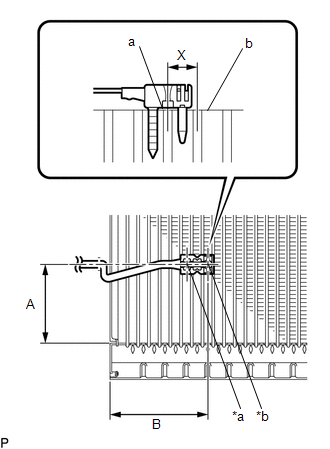

(a) Reposer la thermistance de refroidisseur n° 1 comme indiqué sur le schéma.

Position de pose:

Pièce

Longueur

A

50,0 mm (1,97 po)

B

61,1 mm (2,41 po)

REMARQUE:

  • Veiller à n'insérer la thermistance de refroidisseur n° 1 qu'une seule fois, toute réinsertion dans la même position l'empêchant d'être solidement arrimée.
  • En cas de réutilisation du sous-ensemble d'évaporateur de refroidisseur n° 1, introduire la thermistance de refroidisseur n° 1 dans une rangée après celle précédemment utilisée (X sur le schéma).
  • Après la réinsertion de la thermistance de refroidisseur n° 1, ne pas exercer une force excessive sur le câble.
  • Introduire directement la thermistance de refroidisseur n° 1 jusqu'à ce que le bord du boîtier en plastique "a" entre en contact avec le sous-ensemble d'évaporateur de refroidisseur n° 1 "b".

*a

Partie sécurisée

*b

Partie sensible

2. REPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1

Cliquer ici

3. REPOSER LE DETENDEUR DE REFROIDISSEUR

Cliquer ici

4. REPOSER LE SOUS-ENSEMBLE D'OEILLET

Cliquer ici

5. REPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE

Cliquer ici

6. REPOSER L'ATTACHE DE CHAUFFAGE

Cliquer ici

7. REPOSER L'OEILLET DE TUYAU DE CHAUFFAGE

Cliquer ici

8. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

Cliquer ici

9. REPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION

Cliquer ici

10. REPOSER L'ENSEMBLE DE SOUFFLANTE

Cliquer ici

Verification
VERIFICATION PROCEDURE 1. VERIFIER LA THERMISTANCE DE REFROIDISSEUR N° 1 (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. *a Pièce constitutive sans faisceau de câbles branché (th ...
