REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Cliquer ici
PROCEDURE
1. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT

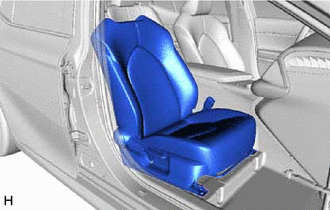

(a) Placer l'ensemble de siège avant droit dans l'habitacle. REMARQUE: Veiller à ne pas endommager la carrosserie du véhicule. |
|
(b) Brancher le connecteur droit de sous-ensemble d'airbag de siège avant sous l'ensemble de siège avant droit.

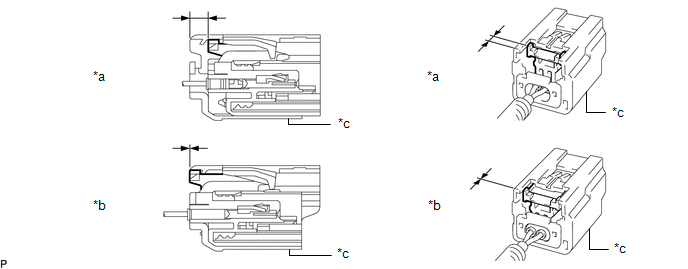

(1) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier est correcte, comme indiqué sur le schéma.
*a | Correct(e) |
*b | Incorrect(e) |
*c | CPA jaune |
- | - |
(2) Veiller à engager les connecteurs jusqu'à ce qu'ils soient verrouillés (lors du verrouillage, s'assurer qu'un déclic se fait entendre).
REMARQUE:
(c) Brancher chaque connecteur et engager chaque attache sous l'ensemble de siège avant droit.
(d) Reposer provisoirement l'ensemble de siège avant droit avec les 4 boulons.
(e) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant droit le plus possible vers l'arrière.

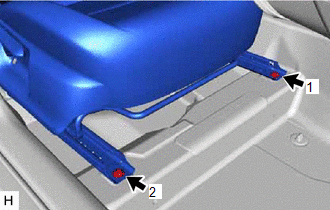

(f) A l'aide d'une clé à douille "TORX" T50, serrer les 2 boulons situés sur la partie avant de l'ensemble de siège avant droit. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma. |
|
(g) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant droit le plus possible vers l'avant.

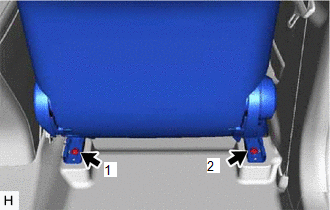

(h) A l'aide d'une clé à douille "TORX" T50, resserrer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant droit. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma. |
|
2. VERIFIER LE VERROUILLAGE DE DISPOSITIF DE REGLAGE DE GLISSIERE DE SIEGE
(a) Lorsque l'ensemble de siège avant droit coulisse, vérifier que les dispositifs de réglage gauche et droit se déplacent ensemble régulièrement et se bloquent simultanément. Si les dispositifs de réglage du siège ne se bloquent pas simultanément, desserrer les boulons de pose de l'ensemble de siège avant droit et régler la position du dispositif de réglage.
3. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE DROIT
(a) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant droit le plus possible vers l'avant.

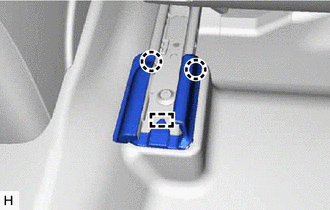

(b) Engager les 2 griffes et le guide pour reposer le cache intérieur de support de glissière de siège arrière droit. |
|
4. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE DROIT

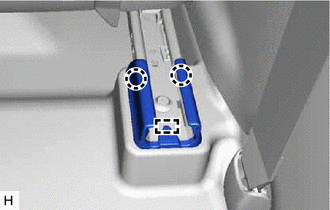

(a) Engager les 2 griffes et le guide pour reposer le cache extérieur de support de glissière de siège arrière droit. |
|
5. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT DROIT
(a) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant droit le plus possible vers l'arrière.

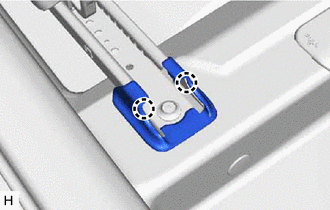

(b) Engager les 2 griffes pour reposer le cache intérieur de support de glissière de siège avant droit. |
|
6. REPOSER LE CACHE EXTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT DROIT

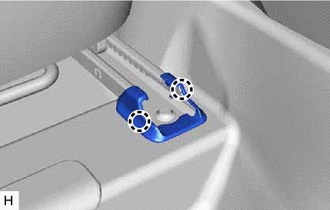

(a) Engager les 2 griffes pour reposer le cache de support de glissière de siège extérieure avant droit. |
|
7. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT
(a) Reposer l'ensemble d'appuie-tête de siège avant sur l'ensemble de siège avant droit.
8. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
9. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
10. EFFECTUER UN CALIBRAGE DU POINT ZERO ET UNE VERIFICATION DE SENSIBILITE
Cliquer ici
