REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici .gif)
PROCEDURE
1. REPOSER LA BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION
(a) Appliquer de la graisse MP sur la lèvre d'une bague d'étanchéité de cache de chaîne de distribution neuve.
REMARQUE:

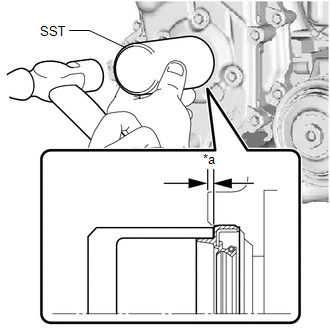

| (b) A l'aide du SST et d'un marteau, introduire la bague d'étanchéité de cache de chaîne de distribution. SST: 09223-00010 Profondeur standard: 0 à 2 mm (0 à 0,0787 in.) (à partir de l'extrémité de l'ensemble de couvercle de pignon de distribution n° 2) REMARQUE: Ne pas introduire la bague d'étanchéité de cache de chaîne de distribution en oblique. |
|
2. REPOSER L'ENSEMBLE DE POULIE DE VILEBREQUIN
Cliquer ici
3. REPOSER LA COURROIE STRIEE
Cliquer ici
4. REPOSER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT
Cliquer ici
