DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de la bague d'étanchéité du vilebrequin avant, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
Remplacement de l'ECM | Enregistrement du numéro d'identification du véhicule (VIN) |
Le MIL s'allume |
|
Enregistrement de l'ID de communication de l'ECU (système antidémarrage) |
Fonction de démarrage du moteur |
| |
| Vérification après réparation |
|
|
Remplacement de l'ensemble de boîte-pont automatique |
|
|
|
Remplacement de l'ECM (Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM) |
| ||
Remplacement de l'ECM (Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM) |
| ||
Remplacement de l'ECM*1 |
Enregistrement du code (système de clé intelligente (pour la fonction de démarrage)) |
|
|
Remplacement de l'ECM*2 |
Enregistrement de code (système antidémarrage (sans système de clé intelligente)) |
|
|
|
|
|
|
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière) |
Système de moniteur d'aide au stationnement |
pour l'initialisation: pour le calibrage:
|
Remplacement de l'ensemble de pare-chocs avant (avec système de moniteur de vue panoramique) |
Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
pour l'initialisation: pour le calibrage:
|
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
| ||
Réglage de la géométrie des roues avant |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
| avec système de frein de stationnement électrique:
sans système de frein de stationnement électrique:
|
Cliquer ici
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT
Cliquer ici
2. DEPOSER LA COURROIE STRIEE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE POULIE DE VILEBREQUIN
Cliquer ici
4. DEPOSER LA BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION

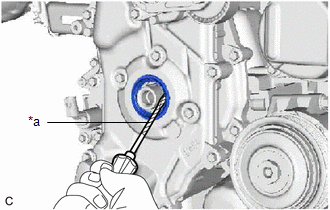

(a) A l'aide d'un tournevis, faire levier sur la bague d'étanchéité du cache de chaîne de distribution. REMARQUE: Ne pas endommager la surface de l'orifice d'engagement de la bague d'étanchéité du cache de chaîne de distribution ou le vilebrequin. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
