PIECES CONSTITUTIVES

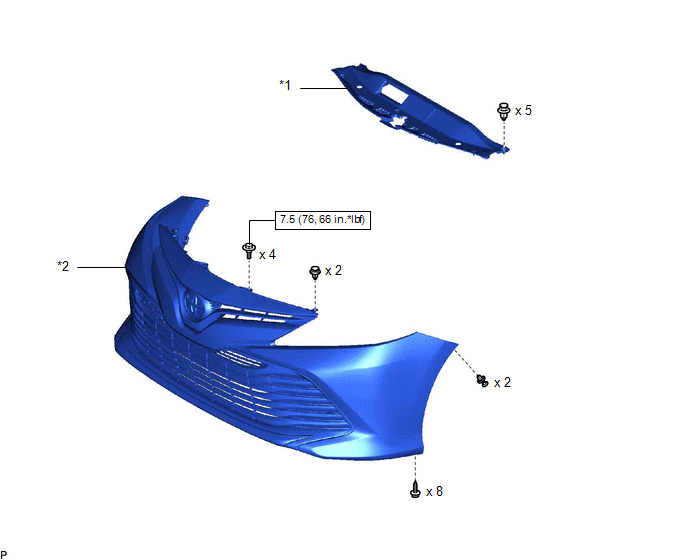

SCHEMA
|
*1 | JOINT DE CONDUITE D'ADMISSION D'AIR FROID |
*2 | ENSEMBLE DE PARE-CHOCS AVANT |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

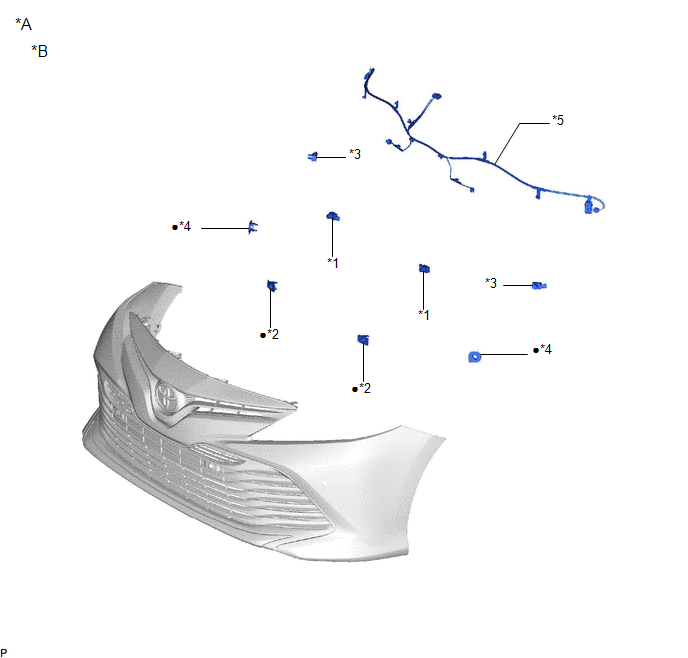

SCHEMA
|
*A | avec système d'aide au stationnement intuitif |
*B | pour calandre de type à barre |
|
*1 | CAPTEUR A ULTRASONS CENTRAL AVANT |
*2 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL AVANT |
|
*3 | CAPTEUR D'ANGLE AVANT A ULTRASONS |
*4 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT |
|
*5 | CABLE DE COMPARTIMENT MOTEUR N° 4 |
- | - |
|
● | Pièce non réutilisable |
- | - |

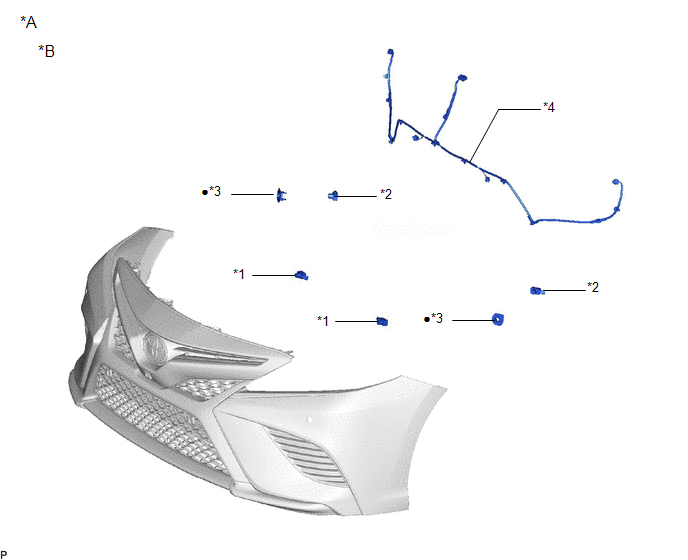

SCHEMA
|
*A | avec système d'aide au stationnement intuitif |
*B | pour calandre de type à grille |
|
*1 | CAPTEUR A ULTRASONS CENTRAL AVANT |
*2 | CAPTEUR D'ANGLE AVANT A ULTRASONS |
|
*3 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT |
*4 | CABLE DE COMPARTIMENT MOTEUR N° 4 |
|
● | Pièce non réutilisable |
- | - |

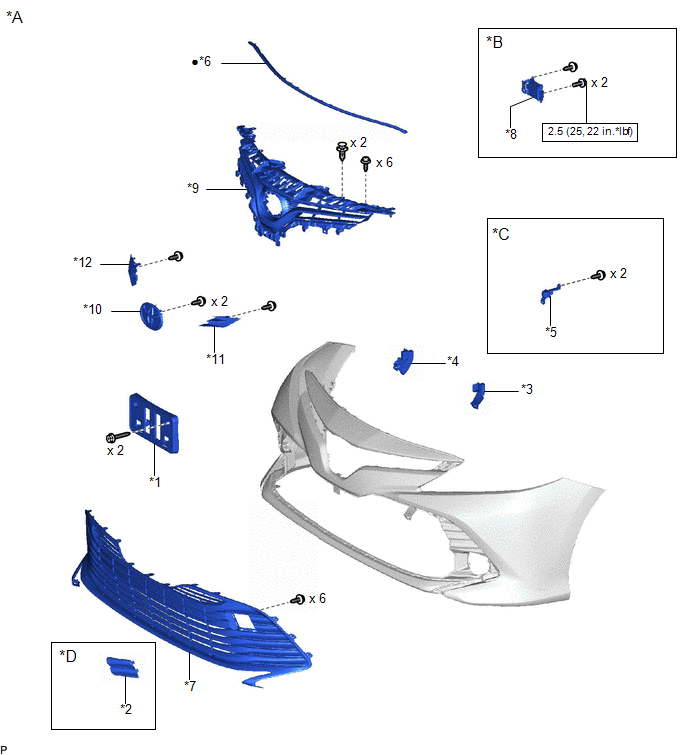

SCHEMA
|
*A | pour calandre de type à barre |
*B | avec système de sécurité préventive |
|
*C | avec système de moniteur de rétroviseur panoramique |
*D | avec cache |
|
*1 | SUPPORT DE FIXATION D'EXTENSION DE PARE-CHOCS AVANT |
*2 | CACHE D'ORIFICE DE PARE-CHOCS AVANT GAUCHE |
|
*3 | REMBOURRAGE DE PARE-CHOCS AVANT GAUCHE |
*4 | REMBOURRAGE DE PARE-CHOCS AVANT DROIT |
|
*5 | ENSEMBLE DE CAMERA DE TELEVISION AVANT |
*6 | JOINT ENTRE CAPOT ET PANNEAU D'EXTREMITE AVANT |
|
*7 | SOUS-ENSEMBLE DE CALANDRE INFERIEURE DE RADIATEUR |
*8 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
|
*9 | CALANDRE |
*10 | ENSEMBLE D'EMBLEME DE CALANDRE |
|
*11 | MOULURE LATERALE GAUCHE DE CALANDRE |
*12 | MOULURE LATERALE DROITE DE CALANDRE |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

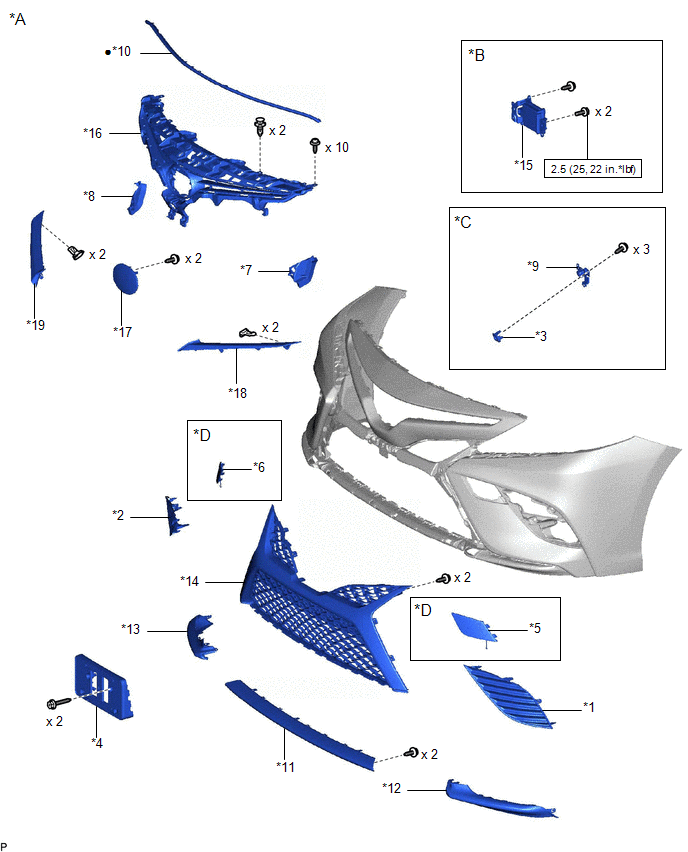

SCHEMA
|
*A | pour calandre de type à grille |
*B | avec système de sécurité préventive |
|
*C | avec système de moniteur de rétroviseur panoramique |
*D | avec cache |
|
*1 | COUVERCLE DE FEU ANTIBROUILLARD GAUCHE |
*2 | COUVERCLE DE FEU ANTIBROUILLARD DROIT |
|
*3 | INSERT DE BOUCLIER DE PARE-CHOCS AVANT |
*4 | SUPPORT DE FIXATION D'EXTENSION DE PARE-CHOCS AVANT |
|
*5 | CACHE D'ORIFICE DE PARE-CHOCS AVANT GAUCHE |
*6 | CACHE D'ORIFICE DE PARE-CHOCS AVANT DROIT |
|
*7 | REMBOURRAGE DE PARE-CHOCS AVANT GAUCHE |
*8 | REMBOURRAGE DE PARE-CHOCS AVANT DROIT |
|
*9 | ENSEMBLE DE CAMERA DE TELEVISION AVANT |
*10 | JOINT ENTRE CAPOT ET PANNEAU D'EXTREMITE AVANT |
|
*11 | MOULURE DE CALANDRE INFERIEURE |
*12 | MOULURE DE CALANDRE INFERIEURE GAUCHE |
|
*13 | MOULURE DE CALANDRE INFERIEURE DROITE |
*14 | SOUS-ENSEMBLE DE CALANDRE INFERIEURE DE RADIATEUR |
|
*15 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
*16 | CALANDRE |
|
*17 | ENSEMBLE D'EMBLEME DE CALANDRE |
*18 | MOULURE LATERALE GAUCHE DE CALANDRE |
|
*19 | MOULURE LATERALE DROITE DE CALANDRE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

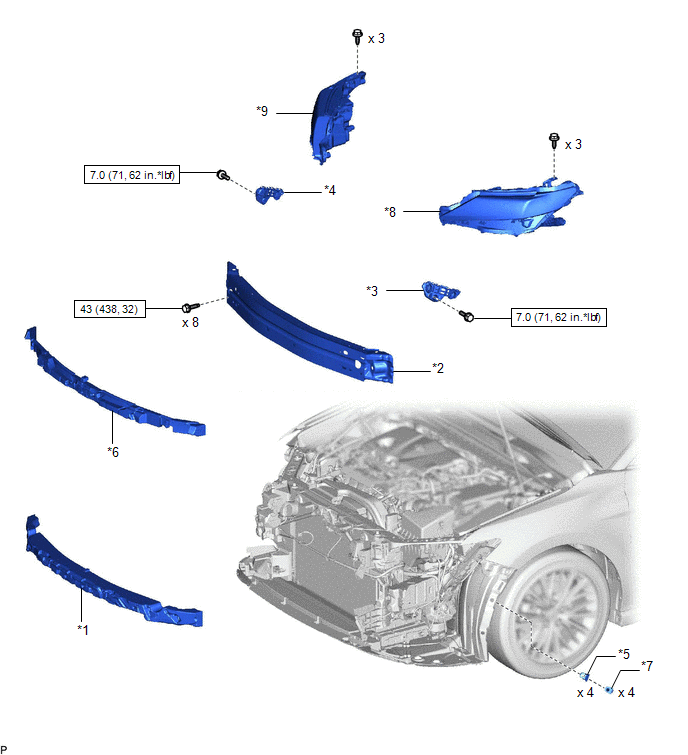

SCHEMA
|
*1 | ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT |
*2 | RENFORT DE PARE-CHOCS AVANT |
|
*3 | DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT GAUCHE |
*4 | DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT DROIT |
|
*5 | DISPOSITIF DE RETENUE DE DOUBLURE D'AILE AVANT |
*6 | ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2 |
|
*7 | AGRAFE DE MAINTIEN DE GOUPILLE |
*8 | ENSEMBLE DE PHARE GAUCHE |
|
*9 | ENSEMBLE DE PHARE DROIT |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Pare-chocs Avant
