Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de pare-chocs avant sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Ensemble de pare-chocs avant (avec système de moniteur de rétroviseur panoramique)

Réglage de la vue avant de la caméra de télévision

Système de moniteur de rétroviseur panoramique

pour l'initialisation

pour le calibrage

Ensemble de pare-chocs avant (avec système d'aide au stationnement intuitif)

  • Mesure de l'angle de détection de capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système de sonar de détection de distance intelligent
  • Système d'aide au stationnement intuitif

CONSEIL:

Lorsque le pare-chocs avant est endommagé ou déformé à la suite d'un accident ou d'un impact avec d'autres objets, par exemple, ou la zone de pose de pare-chocs sur la carrosserie a été réparée, il est nécessaire d'effectuer le réglage de capteur radar à ondes millimétriques.

Cliquer ici

PROCEDURE

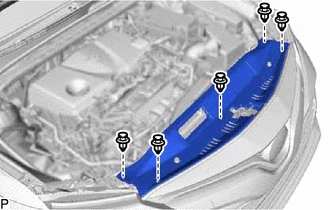

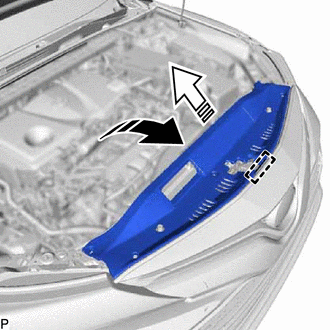

1. DEPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID

(a) Déposer les 5 agrafes.

(b) Libérer le guide et déposer le joint de conduite d'admission d'air froid, comme indiqué sur le schéma.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

2. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

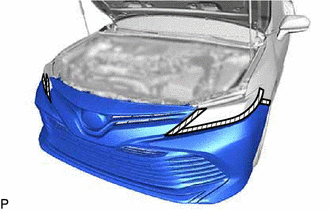

(a) Appliquer du ruban adhésif de protection autour de l'ensemble de pare-chocs avant comme indiqué sur le schéma.

Ruban adhésif de protection

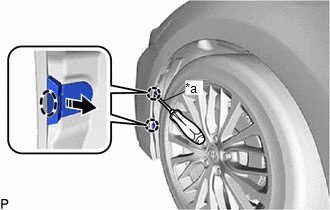

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes comme indiqué sur le schéma.

*a

Ruban adhésif de protection

Introduire le tournevis ici

Déposer dans ce sens

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

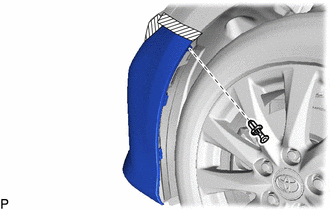

(c) Déposer l'agrafe.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

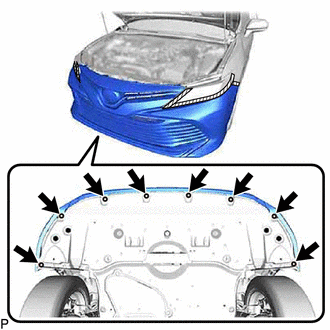

(d) Déposer les 8 vis.

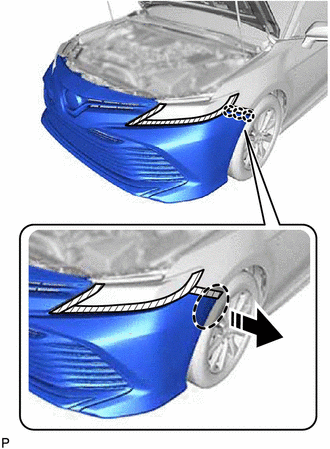

(e) Libérer les 3 griffes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

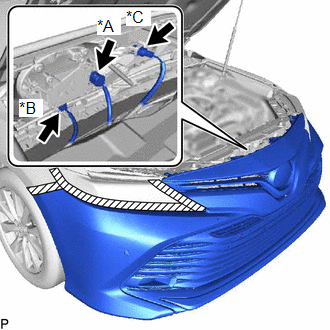

(f) avec système de sécurité préventive:

(1) Débrancher le connecteur.

*A

avec système de sécurité préventive

*B

avec système de moniteur de rétroviseur panoramique

*C

avec système d'aide au stationnement intuitif

(g) avec système de moniteur de rétroviseur panoramique:

(1) Débrancher le connecteur.

(h) avec système d'aide au stationnement intuitif:

(1) Débrancher le connecteur.

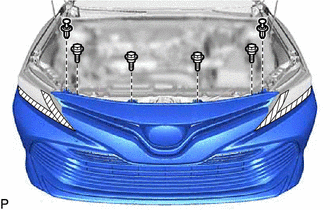

(i) Déposer les 2 agrafes.

(j) Déposer les 4 boulons.

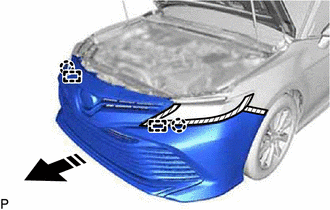

(k) Libérer les 2 griffes et les 2 guides pour déposer l'ensemble de pare-chocs avant comme indiqué sur le schéma.

Déposer dans ce sens
