Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES (avec système de sécurité préventive)

Cliquer ici

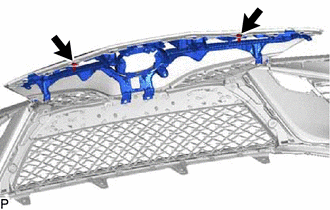

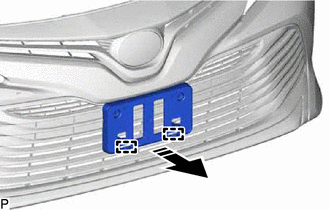

2. DEPOSER LE SUPPORT DE FIXATION D'EXTENSION DE PARE-CHOCS AVANT (pour calandre de type à barre)

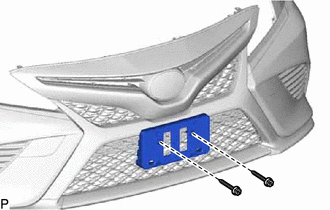

(a) Déposer les 2 vis.

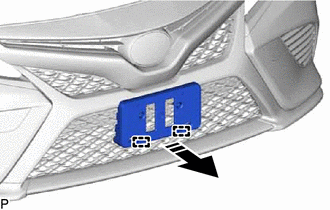

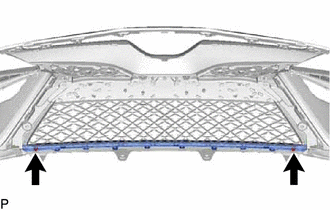

(b) Libérer les 2 guides pour déposer le support de fixation d'extension de pare-chocs avant, comme indiqué sur le schéma.

Déposer dans ce sens

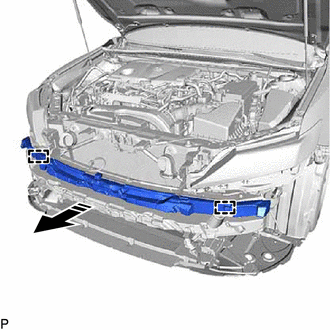

3. DEPOSER LE SUPPORT DE FIXATION D'EXTENSION DE PARE-CHOCS AVANT (pour calandre de type à grille)

(a) Déposer les 2 vis.

(b) Libérer les 2 guides pour déposer le support de fixation d'extension de pare-chocs avant, comme indiqué sur le schéma.

Déposer dans ce sens

4. DEPOSER LE REMBOURRAGE DE PARE-CHOCS AVANT GAUCHE (pour calandre de type à barre)

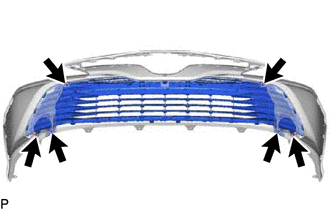

(a) Libérer les 2 griffes et le guide pour déposer le rembourrage de pare-chocs avant gauche.

5. DEPOSER LE REMBOURRAGE DE PARE-CHOCS AVANT DROIT (pour calandre de type à barre)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

6. DEPOSER LE REMBOURRAGE DE PARE-CHOCS AVANT GAUCHE (pour calandre de type à grille)

(a) Libérer les 2 griffes et le guide pour déposer le rembourrage de pare-chocs avant gauche.

7. DEPOSER LE REMBOURRAGE DE PARE-CHOCS AVANT DROIT (pour calandre de type à grille)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

8. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT GAUCHE (avec système de moniteur panoramique)

Pour calandre à barre:

Cliquer ici

9. DEPOSER L'INSERT DE CACHE DE PARE-CHOCS AVANT (avec système de moniteur de rétroviseur panoramique)

(a) Pour calandre à engrenage:

(1) Libérer les 2 griffes pour déposer l'insert de cache de pare-chocs avant.

10. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT GAUCHE (avec système de moniteur panoramique)

Pour calandre à engrenage:

Cliquer ici

11. DEPOSER LA PARTIE AVANT DU CAPTEUR A ULTRASONS CENTRAL (avec système d'aide au stationnement intuitif)

Cliquer ici

12. DEPOSER LA PARTIE AVANT DU CAPTEUR A ULTRASONS D'ANGLE (avec système d'aide au stationnement intuitif)

Cliquer ici

13. DEPOSER LE DISPOSITIF DE RETENUE DE LA PARTIE AVANT DU CAPTEUR A ULTRASONS CENTRAL (avec système d'aide au stationnement intuitif)

Pour calandre à barre:

Cliquer ici

14. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS DE COIN AVANT (avec système d'aide au stationnement intuitif)

Cliquer ici

15. DEPOSER LE CABLE DE COMPARTIMENT MOTEUR N° 4 (avec système d'aide au stationnement intuitif)

(a) Pour calandre à barre:

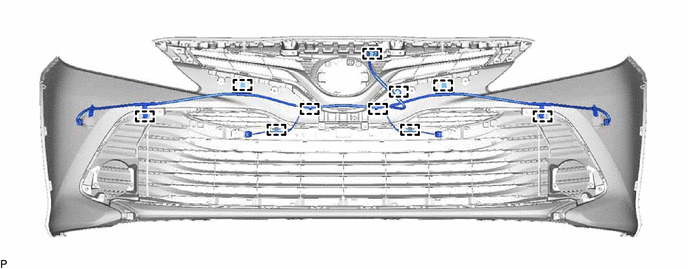

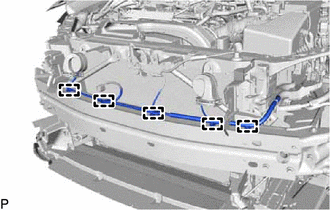

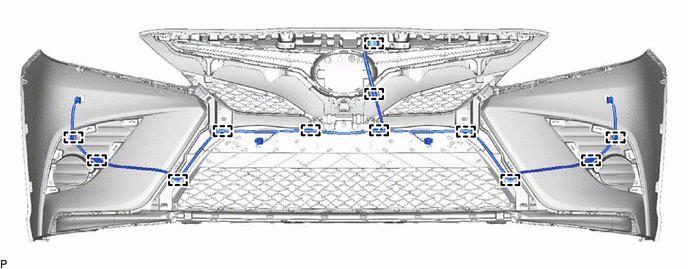

(1) Libérer les 10 attaches pour déposer le câble de compartiment moteur n° 4.

(b) Pour calandre à engrenage:

(1) Libérer les 12 attaches pour déposer le câble de compartiment moteur n° 4.

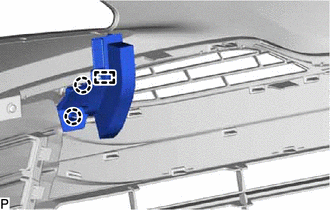

16. DEPOSER LE CACHE D'ORIFICE DE PARE-CHOCS AVANT GAUCHE (pour calandre de type à barre)

(a) avec cache:

*a

Crochet

Déposer dans ce sens

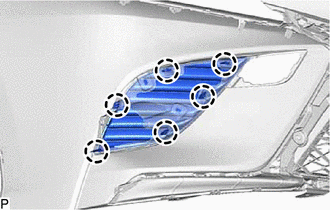

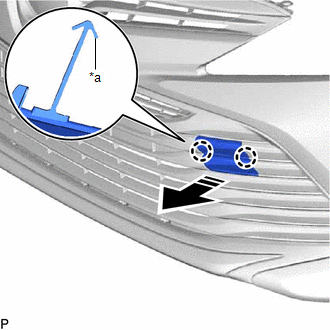

(1) Libérer les 2 griffes comme indiqué sur le schéma.

(2) Libérer le crochet pour déposer le cache d'orifice de pare-chocs avant gauche.

17. DEPOSER LE CACHE D'ORIFICE DE PARE-CHOCS AVANT GAUCHE (pour calandre de type à grille)

(a) avec cache:

*a

Crochet

Déposer dans ce sens

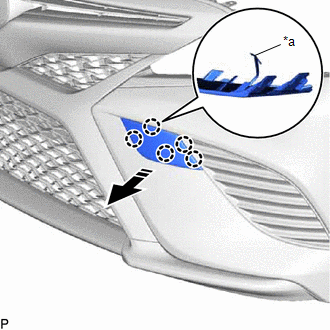

(1) Libérer les 5 griffes comme indiqué sur le schéma.

(2) Libérer le crochet pour déposer le cache d'orifice de pare-chocs avant gauche.

18. DEPOSER LE CACHE D'ORIFICE DE PARE-CHOCS AVANT DROIT (pour calandre de type à grille)

avec cache:

CONSEIL:

Procéder de la même manière que pour le côté gauche.

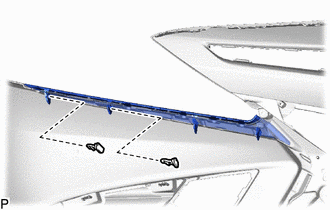

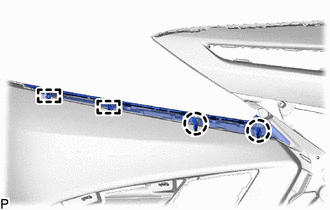

19. DEPOSER LE JOINT ENTRE CAPOT ET PANNEAU D'EXTREMITE AVANT

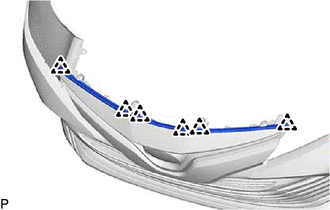

(a) Libérer les 6 agrafes.

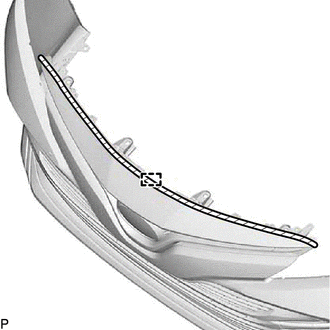

(b) Détacher le ruban adhésif double face et libérer le guide pour déposer le joint entre le capot et le panneau d'extrémité avant.

Ruban adhésif double face

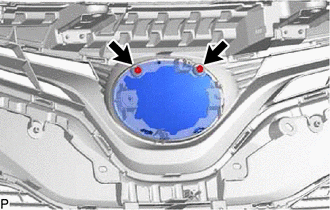

20. DEPOSER L'ENSEMBLE D'EMBLEME DE CALANDRE

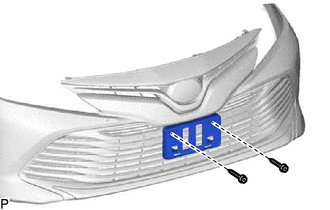

(a) Déposer les 2 vis.

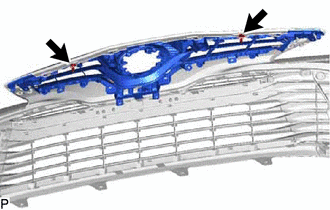

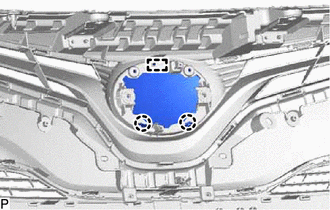

(b) Libérer les 2 griffes et le guide pour déposer l'ensemble d'emblème de calandre.

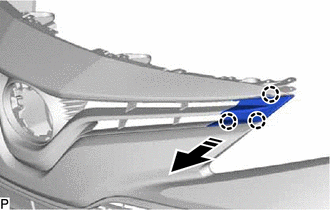

21. DEPOSER LA MOULURE LATERALE GAUCHE DE CALANDRE (pour calandre de type à barre)

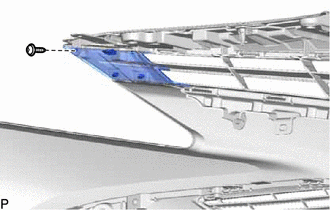

(a) Déposer la vis.

(b) Libérer les 3 griffes pour déposer la moulure latérale gauche de calandre comme indiqué sur le schéma.

Déposer dans ce sens

22. DEPOSER LA MOULURE LATERALE DROITE DE CALANDRE (pour calandre de type à barre)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

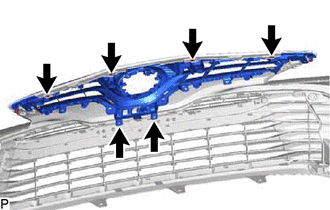

23. DEPOSER LA CALANDRE (pour calandre de type à barre)

(a) Déposer les 2 agrafes.

(b) Déposer les 6 vis et la calandre.

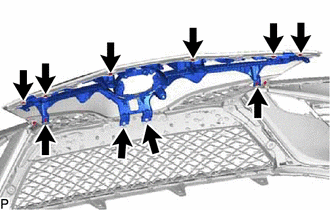

24. DEPOSER LA CALANDRE (pour calandre de type à grille)

(a) Déposer les 2 agrafes.

(b) Déposer les 10 vis et la calandre.

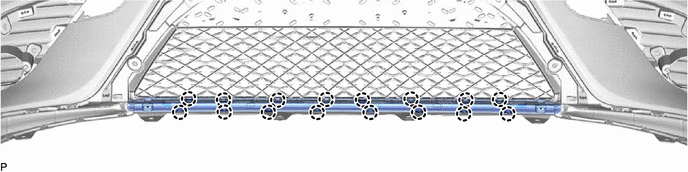

25. DEPOSER LA MOULURE DE CALANDRE INFERIEURE (pour calandre de type à grille)

(a) Déposer les 2 vis.

(b) Libérer les 16 griffes pour déposer la moulure de calandre inférieure.

26. DEPOSER LA MOULURE DE CALANDRE INFERIEURE GAUCHE (pour calandre de type à grille)

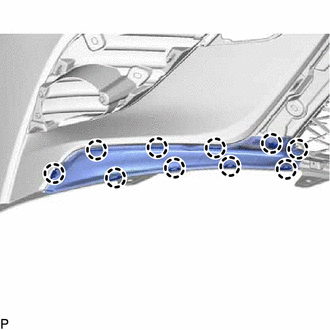

(a) Libérer les 10 griffes pour déposer la moulure de calandre inférieure gauche.

27. DEPOSER LA MOULURE DE CALANDRE INFERIEURE DROITE (pour calandre de type à grille)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

28. DEPOSER LE CACHE DE FEU ANTIBROUILLARD GAUCHE (pour calandre de type à grille)

(a) Libérer les 6 griffes pour déposer le cache de feu antibrouillard gauche.

29. DEPOSER LE CACHE DE FEU ANTIBROUILLARD DROIT (pour calandre de type à grille)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

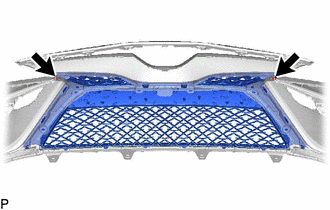

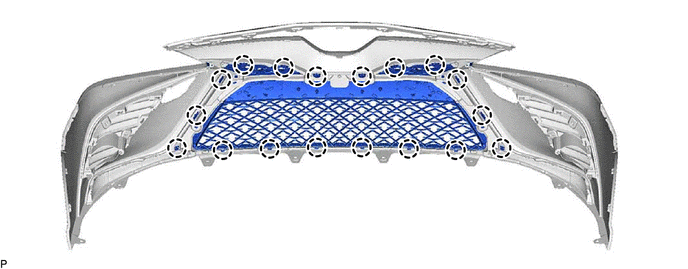

30. DEPOSER LE SOUS-ENSEMBLE DE CALANDRE INFERIEURE (pour calandre de type à barre)

(a) Déposer les 6 vis.

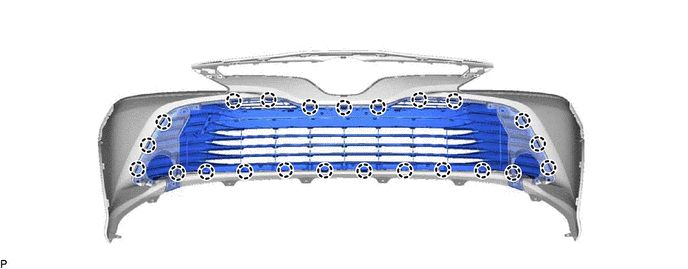

(b) Libérer les 23 griffes pou déposer le sous-ensemble de calandre inférieure de radiateur.

31. DEPOSER LE SOUS-ENSEMBLE DE CALANDRE INFERIEURE (pour calandre de type à grille)

(a) Déposer les 2 vis.

(b) Libérer les 18 griffes pou déposer le sous-ensemble de calandre inférieure de radiateur.

32. DEPOSER LA MOULURE LATERALE GAUCHE DE CALANDRE (pour calandre de type à grille)

(a) Déposer les 2 agrafes.

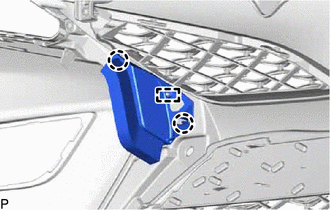

(b) Libérer les 2 griffes et les 2 guides pour déposer la moulure latérale gauche de calandre.

33. DEPOSER LA MOULURE LATERALE DROITE DE CALANDRE (pour calandre de type à grille)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

34. DEPOSER L'AGRAFE DE MAINTIEN DE GOUPILLE

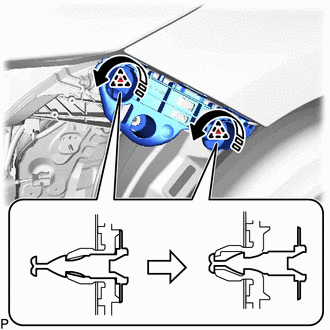

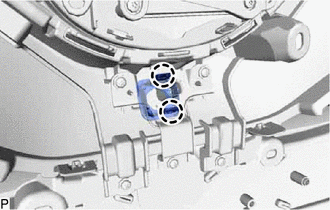

(a) Libérer les 4 griffes pour déposer les 2 agrafes de maintien de goupille comme indiqué sur le schéma.

Déposer dans ce sens

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

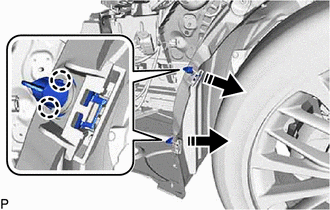

35. DEPOSER LE DISPOSITIF DE RETENUE DE DOUBLURE D'AILE AVANT

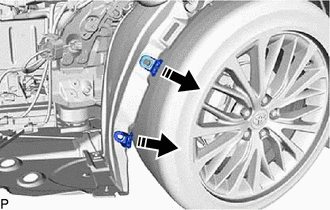

(a) Déposer les 2 dispositifs de retenue de doublure d'aile avant, comme indiqué sur le schéma.

Déposer dans ce sens

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

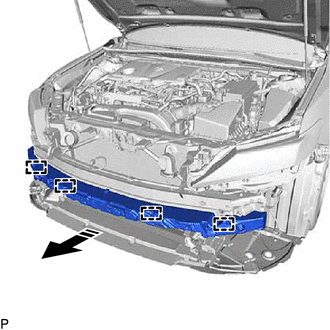

36. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2

(a) Libérer les 2 guides pour déposer l'absorbeur d'énergie de pare-chocs avant n° 2, comme indiqué sur le schéma.

Déposer dans ce sens

37. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT

(a) Libérer les 4 guides pour déposer l'absorbeur d'énergie de pare-chocs avant, comme indiqué sur le schéma.

Déposer dans ce sens

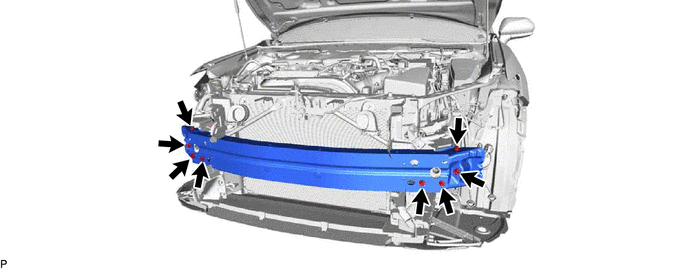

38. DEPOSER LE RENFORT DE PARE-CHOCS AVANT

(a) Déposer l'ensemble de phare gauche.

Cliquer ici

(b) Déposer l'ensemble de phare droit.

CONSEIL:

Procéder de la même manière que pour le côté gauche.

(c) Libérer les 5 attaches.

(d) Déposer les 8 boulons et le renfort de pare-chocs avant.

39. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT GAUCHE

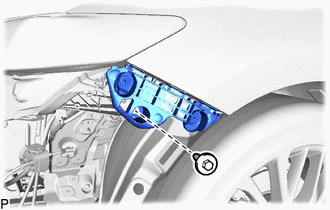

(a) Déposer le boulon.

(b) Libérer les 2 agrafes pour déposer le dispositif de retenue latéral de pare-chocs avant gauche, comme indiqué sur le schéma.

Déposer dans ce sens

40. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Depose
