Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

PROCEDURE

1. REPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT GAUCHE

(a) Engager les 2 agrafes comme indiqué sur le schéma.

Poser dans ce sens

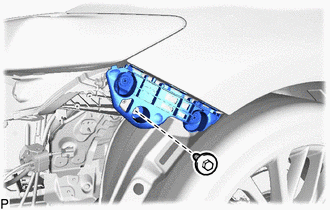

(b) Reposer le dispositif de retenue latéral de pare-chocs avant gauche à l'aide du boulon.

Torque:

7,0 N·m {71 kgf·cm, 62 in·lbf}

2. REPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

3. REPOSER LE RENFORT DE PARE-CHOCS AVANT

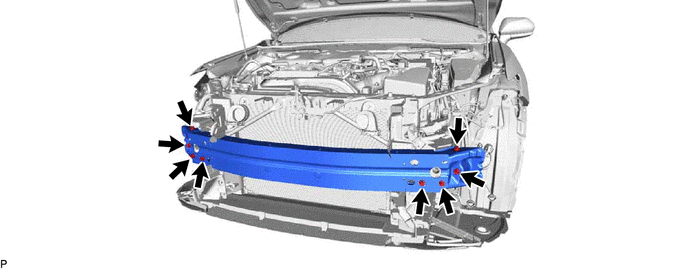

(a) Reposer le renfort de pare-chocs avant avec les 8 boulons.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

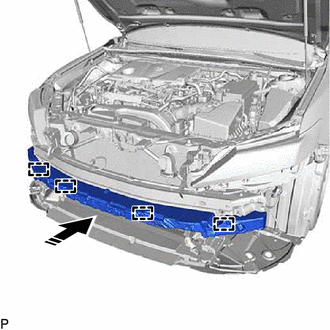

(b) Engager les 5 attaches.

(c) Reposer l'ensemble de phare gauche.

Cliquer ici

(d) Reposer l'ensemble de phare droit.

CONSEIL:

Procéder de la même manière que pour le côté gauche.

4. REPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT

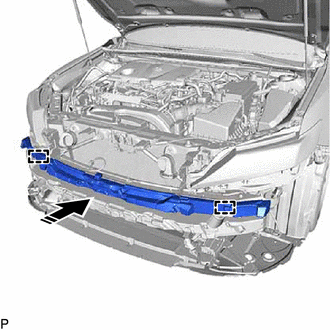

(a) Engager les 4 guides pour reposer l'absorbeur d'énergie de pare-chocs avant, comme indiqué sur le schéma.

Poser dans ce sens

5. REPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2

(a) Engager les 2 guides pour reposer l'absorbeur d'énergie de pare-chocs avant n° 2, comme indiqué sur le schéma.

Poser dans ce sens

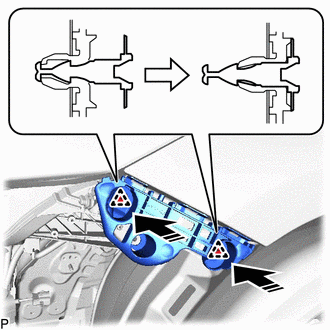

6. REPOSER LE DISPOSITIF DE RETENUE DE DOUBLURE D'AILE AVANT

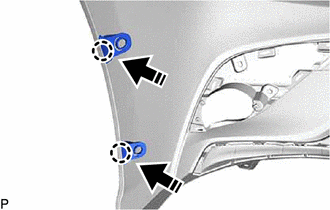

(a) Engager les 2 griffes pour reposer les 2 dispositifs de retenue de doublure d'aile avant, comme indiqué sur le schéma.

Poser dans ce sens

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

7. REPOSER LA MOULURE LATERALE GAUCHE DE CALANDRE (pour calandre de type à grille)

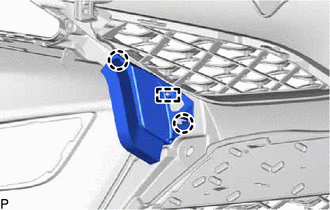

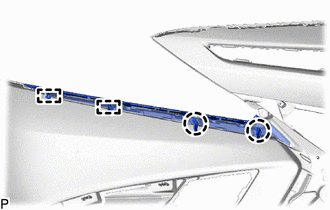

(a) Engager les 2 guides et les 2 griffes.

(b) Reposer la moulure latérale gauche de calandre à l'aide des 2 agrafes.

8. REPOSER LA MOULURE LATERALE DROITE DE CALANDRE (pour calandre de type à grille)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

9. REPOSER LE SOUS-ENSEMBLE DE CALANDRE INFERIEURE (pour calandre de type à barre)

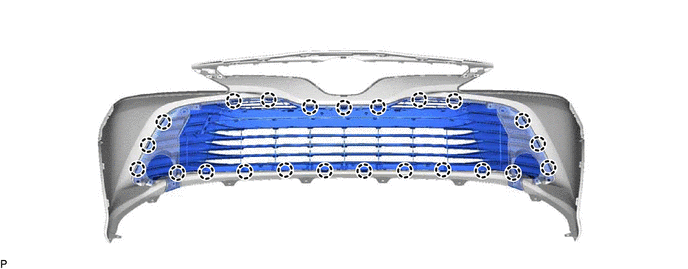

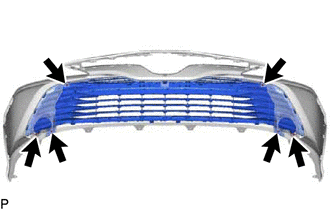

(a) Engager les 23 griffes.

(b) Reposer le sous-ensemble de calandre inférieure avec les 6 vis.

10. REPOSER LE SOUS-ENSEMBLE DE CALANDRE INFERIEURE (pour calandre de type à grille)

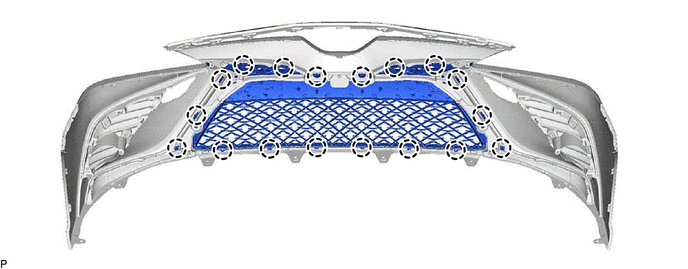

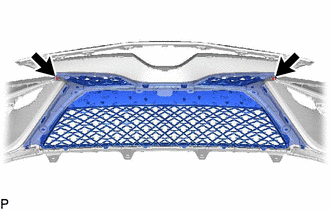

(a) Engager les 18 griffes.

(b) Reposer le sous-ensemble de calandre inférieure avec les 2 vis.

11. REPOSER LE CACHE DE FEU ANTIBROUILLARD GAUCHE (pour calandre de type à grille)

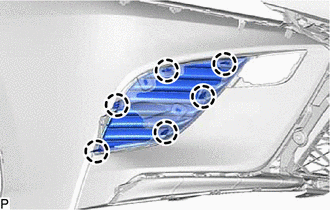

(a) Engager les 6 griffes pour reposer le cache de feu antibrouillard gauche.

12. REPOSER LE CACHE DE FEU ANTIBROUILLARD DROIT (pour calandre de type à grille)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

13. REPOSER LA MOULURE DE CALANDRE INFERIEURE GAUCHE (pour calandre de type à grille)

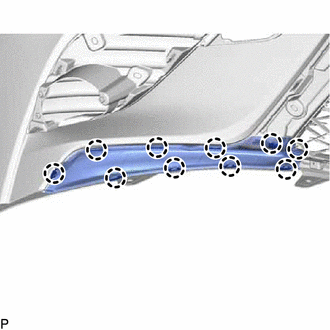

(a) Engager les 10 griffes pour reposer la moulure de calandre inférieure gauche.

14. REPOSER LA MOULURE DE CALANDRE INFERIEURE DROITE (pour calandre de type à grille)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

15. REPOSER LA MOULURE DE CALANDRE INFERIEURE (pour calandre de type à grille)

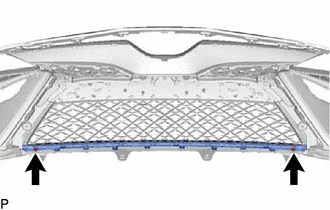

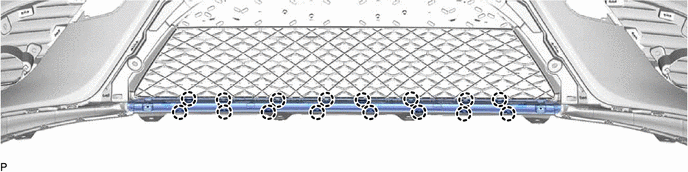

(a) Engager les 16 griffes.

(b) Reposer la moulure de calandre inférieure avec les 2 vis.

16. REPOSER LA CALANDRE (pour calandre de type à barre)

(a) Reposer les 6 vis.

(b) Reposer la calandre avec les 2 agrafes.

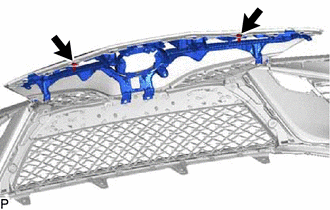

17. REPOSER LA CALANDRE (pour calandre de type à grille)

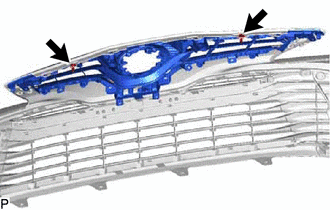

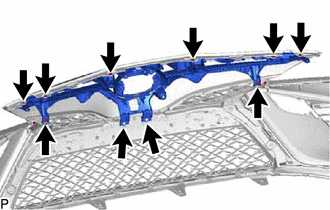

(a) Reposer les 10 vis.

(b) Reposer la calandre avec les 2 agrafes.

18. REPOSER LA MOULURE LATERALE GAUCHE DE CALANDRE (pour calandre de type à barre)

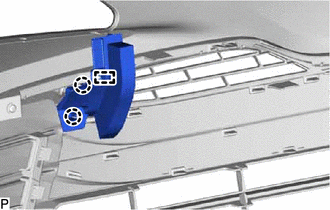

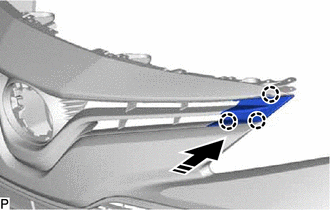

(a) Engager les 3 griffes comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer la moulure latérale gauche de calandre à l'aide de la vis.

19. REPOSER LA MOULURE LATERALE DROITE DE CALANDRE (pour calandre de type à barre)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

20. REPOSER L'ENSEMBLE D'EMBLEME DE CALANDRE

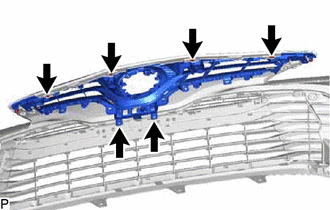

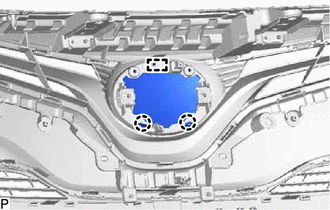

(a) Engager le guide et les 2 griffes.

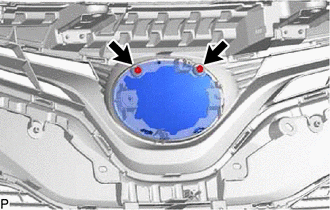

(b) Poser l'ensemble d'emblème de calandre avec les 2 vis.

21. REPOSER LE JOINT ENTRE CAPOT ET PANNEAU D'EXTREMITE AVANT

CONSEIL:

Lors de la pose du joint entre capot et panneau d'extrémité avant, chauffer le bouclier de pare-chocs avant à l'aide d'une lampe chauffante.

Température de chauffage

Elément

Température

Bouclier de pare-chocs avant

20 à 30°C (68 à 86°F)

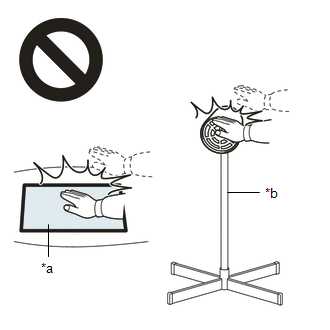

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer le bouclier de pare-chocs avant excessivement.

(a) Nettoyer la surface du bouclier de pare-chocs avant.

(1) A l'aide d'une lampe chauffante, chauffer la surface du bouclier de pare-chocs avant.

(2) Retirer tout ruban adhésif double face restant du bouclier de pare-chocs avant.

(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(b) Retirer la feuille de protection d'un joint entre capot et panneau d'extrémité avant neuf.

CONSEIL:

Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

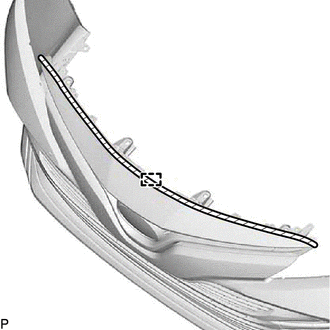

(c) Engager le guide afin de fixer le ruban adhésif double face comme indiqué sur le schéma.

Ruban adhésif double face

CONSEIL:

Appuyer fermement sur le joint entre capot et panneau d'extrémité avant pour le reposer.

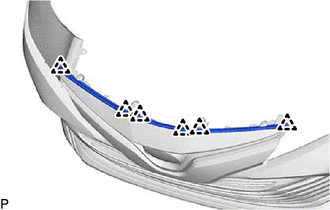

(d) Engager les 6 agrafes pour reposer le joint entre capot et panneau d'extrémité avant.

22. REPOSER LE CACHE D'ORIFICE DE PARE-CHOCS AVANT GAUCHE (pour calandre de type à barre)

(a) avec cache:

*a

Crochet

Poser dans ce sens

(1) Engager le crochet.

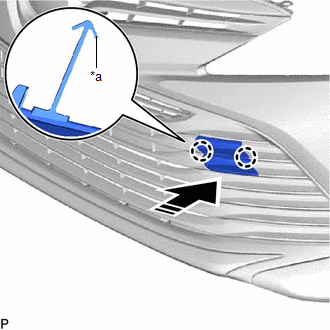

(2) Engager les 2 griffes pour reposer le cache d'orifice gauche de pare-chocs avant comme indiqué sur le schéma.

23. REPOSER LE CACHE D'ORIFICE DE PARE-CHOCS AVANT GAUCHE (pour calandre de type à grille)

(a) avec cache:

*a

Crochet

Poser dans ce sens

(1) Engager le crochet.

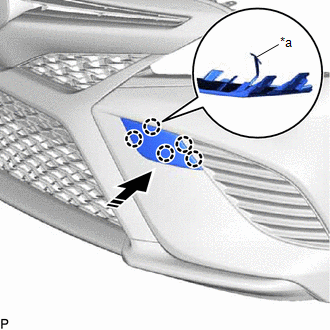

(2) Engager les 5 griffes pour reposer le cache d'orifice gauche de pare-chocs avant comme indiqué sur le schéma.

24. REPOSER LE CACHE D'ORIFICE DE PARE-CHOCS AVANT DROIT (pour calandre de type à grille)

avec cache:

CONSEIL:

Procéder de la même manière que pour le côté gauche.

25. REPOSER LE CABLE DE COMPARTIMENT MOTEUR N° 4 (avec système d'aide au stationnement intuitif)

(a) Pour calandre à barre:

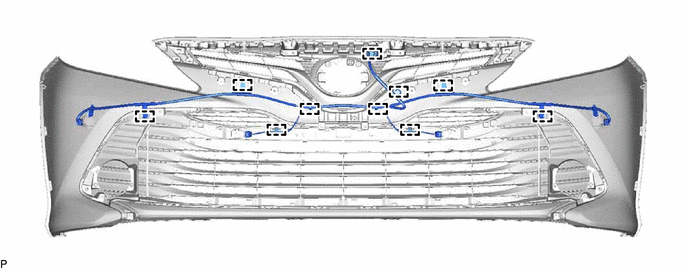

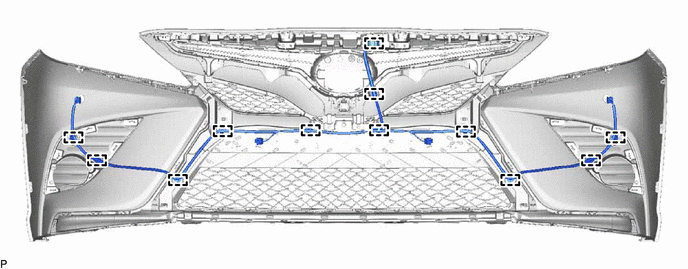

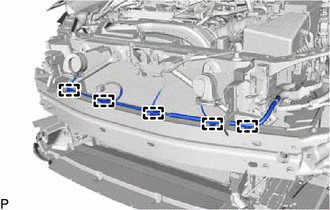

(1) Engager les 10 attaches et reposer le câble de compartiment moteur n° 4.

(b) Pour calandre à engrenage:

(1) Engager les 12 attaches et reposer le câble de compartiment moteur n° 4.

26. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS DE COIN AVANT (avec système d'aide au stationnement intuitif)

Cliquer ici

27. REPOSER LE DISPOSITIF DE RETENUE DU CAPTEUR A ULTRASONS CENTRAL AVANT (avec système d'aide au stationnement intuitif)

Pour calandre à barre:

Cliquer ici

28. REPOSER LA PARTIE AVANT DU CAPTEUR A ULTRASONS D'ANGLE (avec système d'aide au stationnement intuitif)

Cliquer ici

29. REPOSER LA PARTIE AVANT DU CAPTEUR A ULTRASONS CENTRAL (avec système d'aide au stationnement intuitif)

Cliquer ici

30. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT(avec système de moniteur panoramique)

Pour calandre à barre:

Cliquer ici

31. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT(avec système de moniteur panoramique)

Pour calandre à engrenage:

Cliquer ici

32. REPOSER L'INSERT DE CACHE DE PARE-CHOCS AVANT (avec système de moniteur de rétroviseur panoramique)

(a) Pour calandre à engrenage:

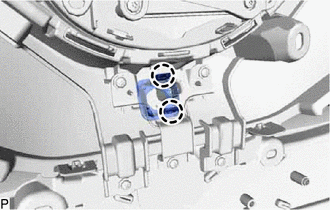

(1) Engager les 2 griffes pour reposer l'insert de cache de pare-chocs avant.

33. REPOSER LE REMBOURRAGE DE PARE-CHOCS AVANT GAUCHE (pour calandre de type à barre)

(a) Engager le guide et les 2 griffes pour reposer le rembourrage de pare-chocs avant gauche.

34. REPOSER LE REMBOURRAGE DE PARE-CHOCS AVANT DROIT (pour calandre de type à barre)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

35. REPOSER LE REMBOURRAGE DE PARE-CHOCS AVANT GAUCHE (pour calandre de type à grille)

(a) Engager le guide et les 2 griffes pour reposer le rembourrage de pare-chocs avant gauche.

36. REPOSER LE REMBOURRAGE DE PARE-CHOCS AVANT DROIT (pour calandre de type à grille)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

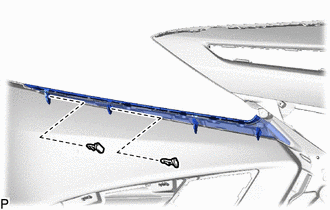

37. REPOSER LE SUPPORT DE FIXATION D'EXTENSION DE PARE-CHOCS AVANT (pour calandre de type à barre)

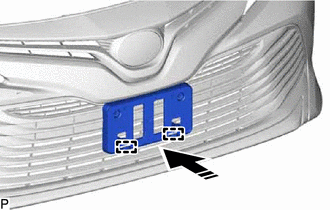

(a) Engager les 2 guides comme indiqué sur le schéma.

Poser dans ce sens

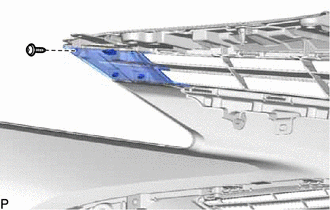

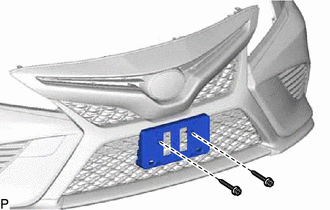

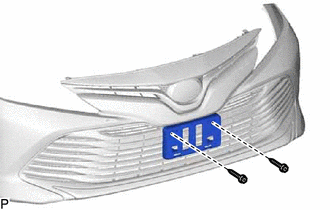

(b) Reposer le support de fixation d'extension de pare-chocs avant avec les 2 vis.

38. REPOSER LE SUPPORT DE FIXATION D'EXTENSION DE PARE-CHOCS AVANT (pour calandre de type à grille)

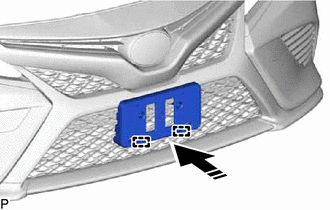

(a) Engager les 2 guides comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer le support de fixation d'extension de pare-chocs avant avec les 2 vis.

39. REPOSER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES (avec système de sécurité préventive)

Cliquer ici
