REPOSE
PROCEDURE

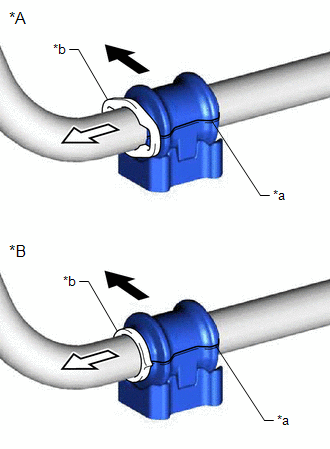

1. REPOSER LA DOUILLE DE BARRE STABILISATRICE AVANT N° 1 (pour côté gauche)
(a) Reposer la douille de barre stabilisatrice avant n° 1 sur la barre stabilisatrice avant, comme indiqué sur le schéma.
*A | fabrication TMC |
*B | fabrication TMMK |
*a | Découpe |
*b | Bague de butée |
![]() |
Avant du véhicule |
![]() |
Extérieur du véhicule |
REMARQUE:
2. REPOSER LA DOUILLE DE BARRE STABILISATRICE AVANT N° 1 (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.

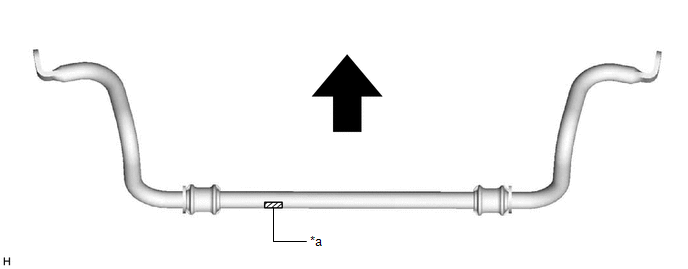

3. REPOSER LA BARRE STABILISATRICE AVANT
(a) Reposer la barre stabilisatrice avant avec les 2 douilles de barre stabilisatrice avant sur l'ensemble de cadre avant.
REMARQUE:
S'assurer que le repère d'identification est positionné comme indiqué sur le schéma.
*a | Repère d'identification |
- | - |
![]() |
Avant du véhicule |
- | - |

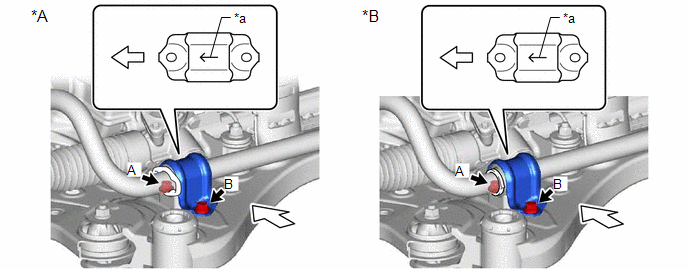

4. REPOSER LE SUPPORT DE BARRE STABILISATRICE AVANT GAUCHE N° 1
(a) Reposer le support de barre stabilisatrice avant gauche n° 1 sur l'ensemble de cadre avant à l'aide des 2 boulons.
Torque:
44 N·m {449 kgf·cm, 32 ft·lbf}
REMARQUE:
*A | fabrication TMC |
*B | fabrication TMMK |
*a | Flèche |
- | - |
![]() |
Avant du véhicule |
- | - |

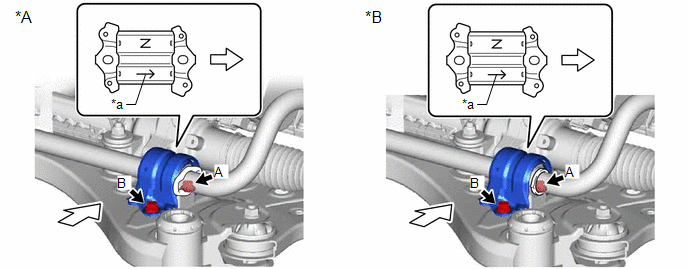

5. REPOSER LE SOUS-ENSEMBLE DE SUPPORT DE BARRE STABILISATRICE AVANT DROITE N° 1 (pour A25A-FKS)
(a) Reposer le sous-ensemble de support de barre stabilisatrice avant droite n° 1 sur l'ensemble de cadre avant à l'aide des 2 boulons.
Torque:
44 N·m {449 kgf·cm, 32 ft·lbf}
REMARQUE:
*A | fabrication TMC |
*B | fabrication TMMK |
*a | Flèche |
- | - |
![]() |
Avant du véhicule |
- | - |
6. REPOSER LE SUPPORT DE BARRE STABILISATRICE AVANT DROITE N° 1 (pour 2GR-FKS)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT GAUCHE
(a) Reposer l'ensemble de biellette de barre stabilisatrice avant gauche sur la barre stabilisatrice avant avec l'écrou.
Torque:
74 N·m {755 kgf·cm, 55 ft·lbf}
REMARQUE:
Veiller à ne pas endommager le soufflet du joint à rotule.
CONSEIL:
Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à douille à six pans de 6 mm.
8. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. REPOSER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
