VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT

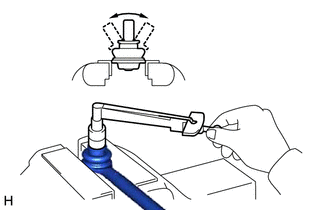

| (a) Vérifier le couple de rotation du joint à rotule. (1) Serrer l'ensemble de biellette de barre stabilisatrice avant dans un étau entre des plaques d'aluminium. REMARQUE: Ne pas serrer l'étau excessivement. (2) Reposer l'écrou sur le goujon de l'ensemble de biellette de barre stabilisatrice avant. (3) A l'aide d'une clé dynamométrique, tourner le goujon de façon continue en effectuant un tour toutes les 3 à 5 secondes et relever la valeur de couple la 5ème fois. Couple de rotation: 0,05 à 1,96 N*m (0,6 à 19 kgf*cm, 0,5 à 17 in*lbf) CONSEIL: Si la valeur du couple de rotation n'est pas comprise dans la plage spécifiée, remplacer l'ensemble de biellette de barre stabilisatrice avant par un ensemble neuf. (4) Tourner le goujon pour s'assurer que le goujon ne se coince pas et qu'il n'y a pas de jeu. CONSEIL: Si le goujon se coince ou s'il y a du jeu lorsqu'il tourne, remplacer l'ensemble de biellette de barre stabilisatrice avant par un élément neuf. |
|
(b) Vérifier le pare-poussière.
(1) Vérifier que le pare-poussière n'est pas fissuré et ne comporte pas de traces de graisse.
CONSEIL:
Si le pare-poussière de frein fissurée ou s'il y a de graisse MP l'intérieur, remplacer l'ensemble de biellette de barre stabilisatrice avant par un élément neuf.
Depose
ReposeRechercher un éventuel court-circuit en +B dans la ligne de bus 2
DESCRIPTION Il se peut qu'il y ait un court-circuit entre l'une des lignes de bus CAN et +B lorsqu'il n'existe aucune résistance entre la borne 18 (CA4H) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 16 (BAT) du DLC3, ou la borne 17 (CA4L) de l'ECU du portail ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. PROCEDURE
1. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT Cliquer ici
2. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTI ...
Repose
REPOSE PROCEDURE 1. REPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR AVANT
(a) Reposer le renfort sur le silentbloc de support du moteur avant avec l'écrou.
Torque: 6,0 N·m {61 kgf·cm, 53 in·lbf} (b) Reposer l'ensemble de silentbloc de support du moteur avant sur l'ensemble de cadre avant à l'ai ...
