REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE
REMARQUE:
Ne pas toucher le cône du haut-parleur.
(a) Brancher le connecteur.
(b) Engager les 2 guides pour reposer temporairement l'ensemble de haut-parleur arrière.
(c) Reposer l'ensemble de haut-parleur arrière avec les 3 vis.
|
*A | pour côté gauche |
*B | pour côté droit |
CONSEIL:

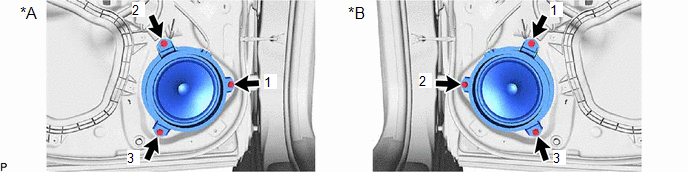

Reposer les vis dans l'ordre indiqué sur le schéma.
2. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2
Cliquer ici .gif)
3. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici
5. REPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE
Cliquer ici
6. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
8. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
