SCHEMA DU SYSTEME
CONSEIL:
Se reporter au schéma du système du système de communication CAN.
Cliquer ici

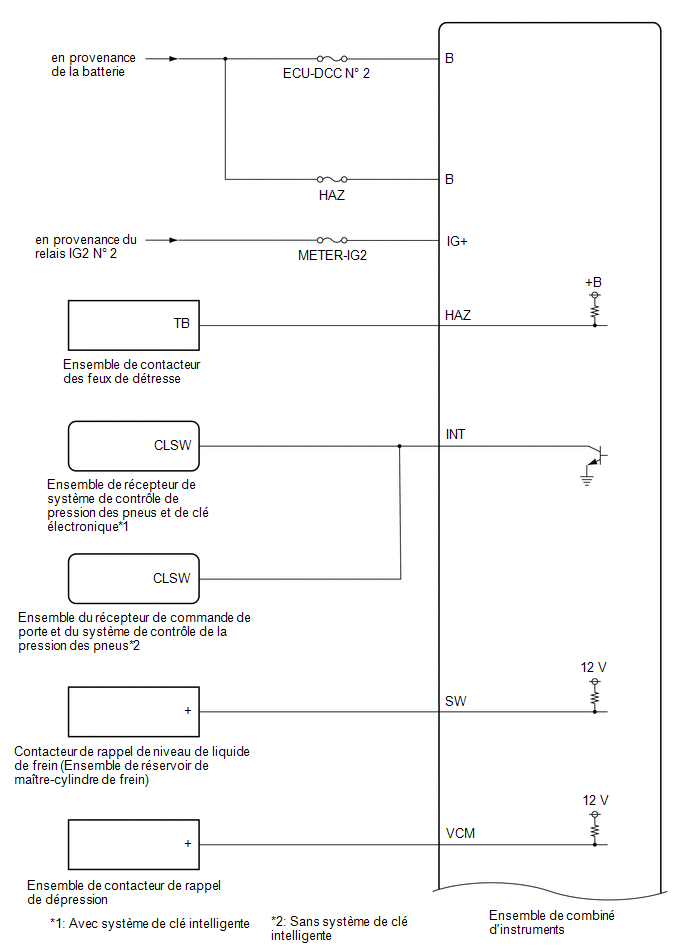

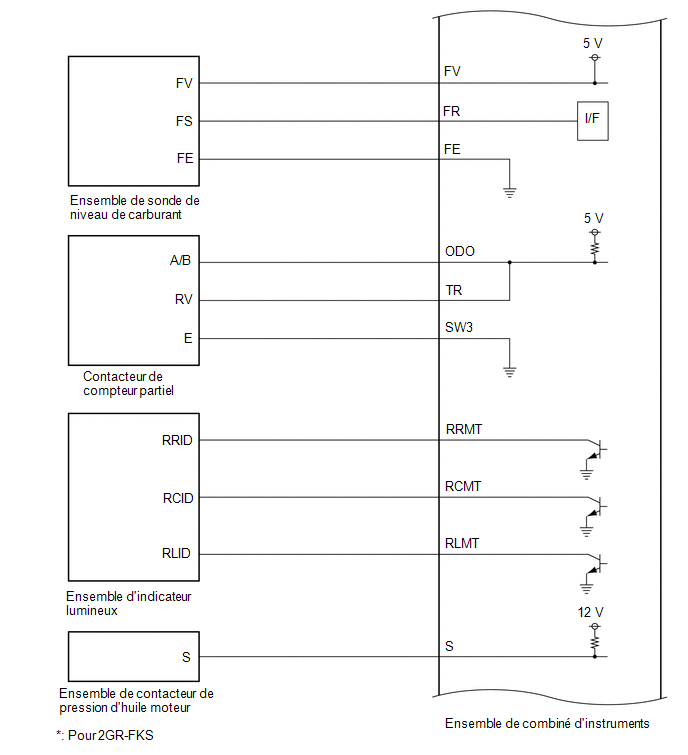

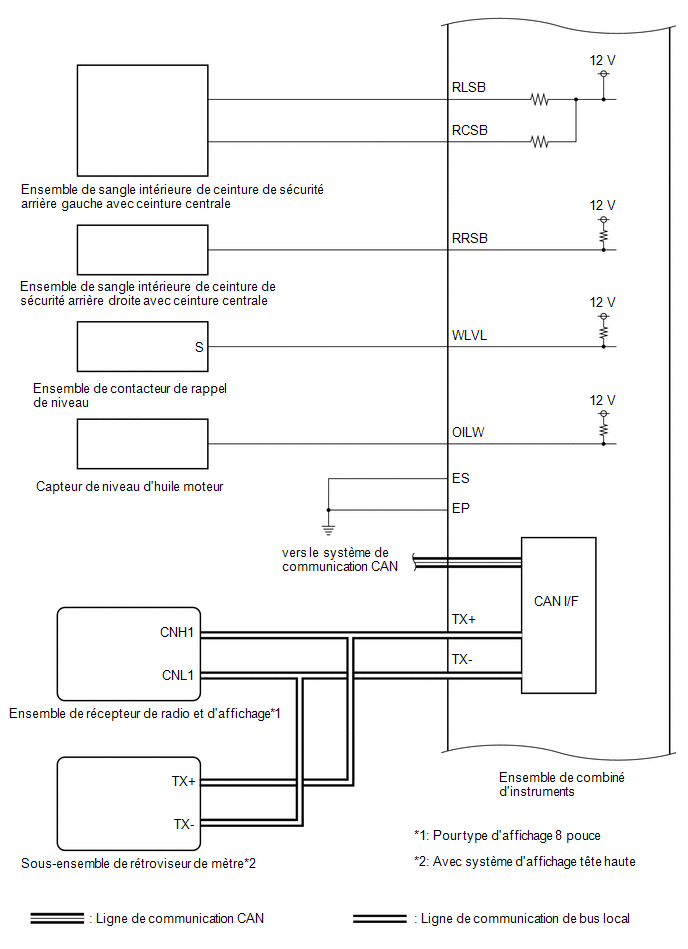

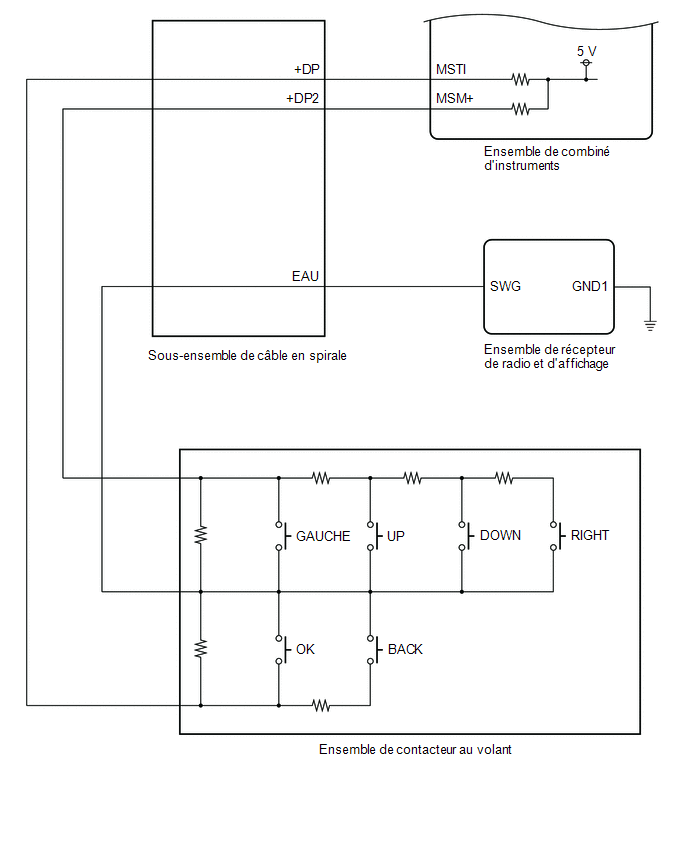

SCHEMA D'ENSEMBLE DE COMBINE D'INSTRUMENTS

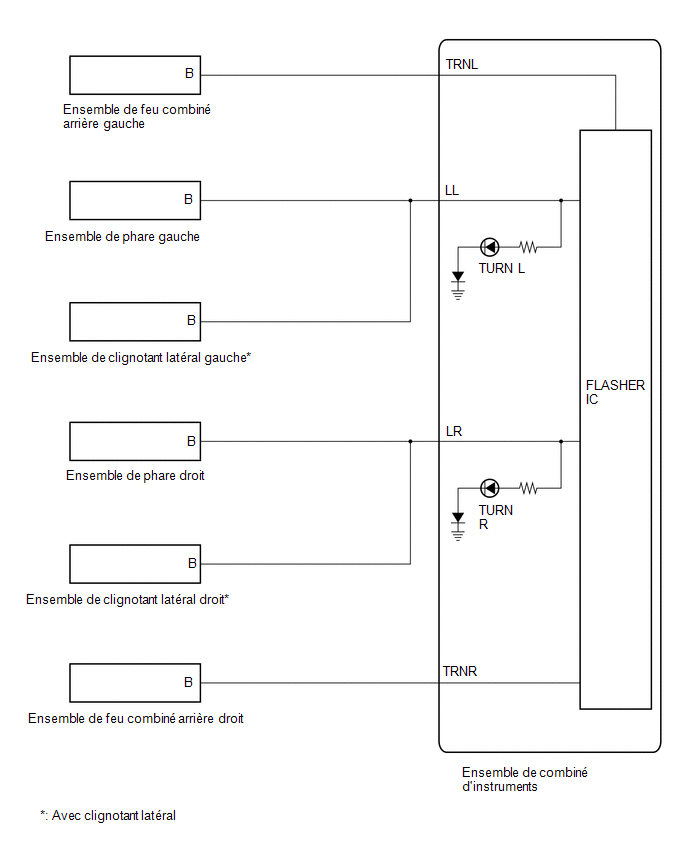

SCHEMA DE CLIGNOTANT

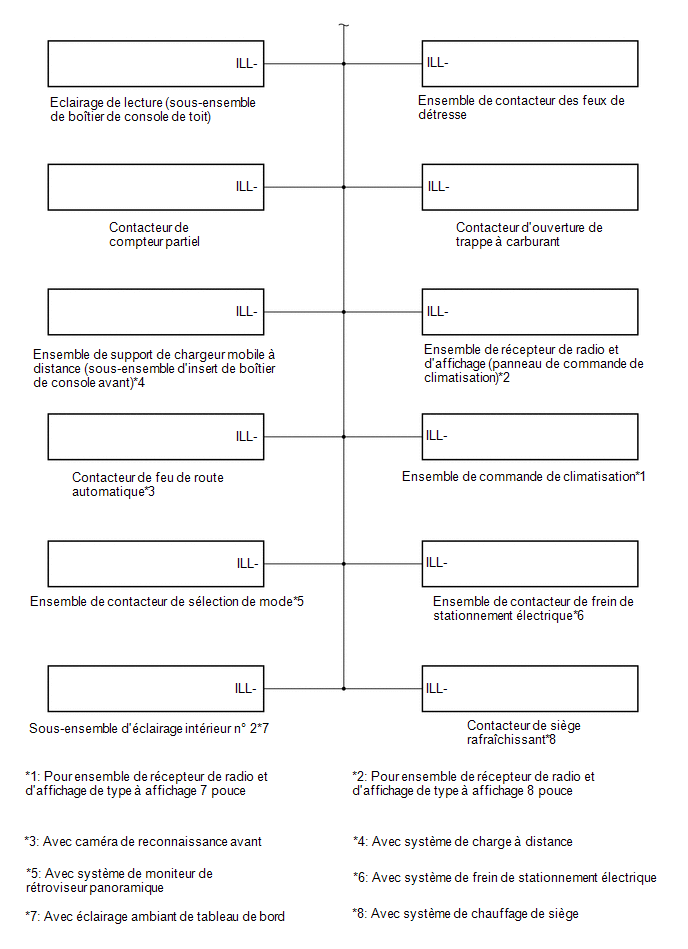

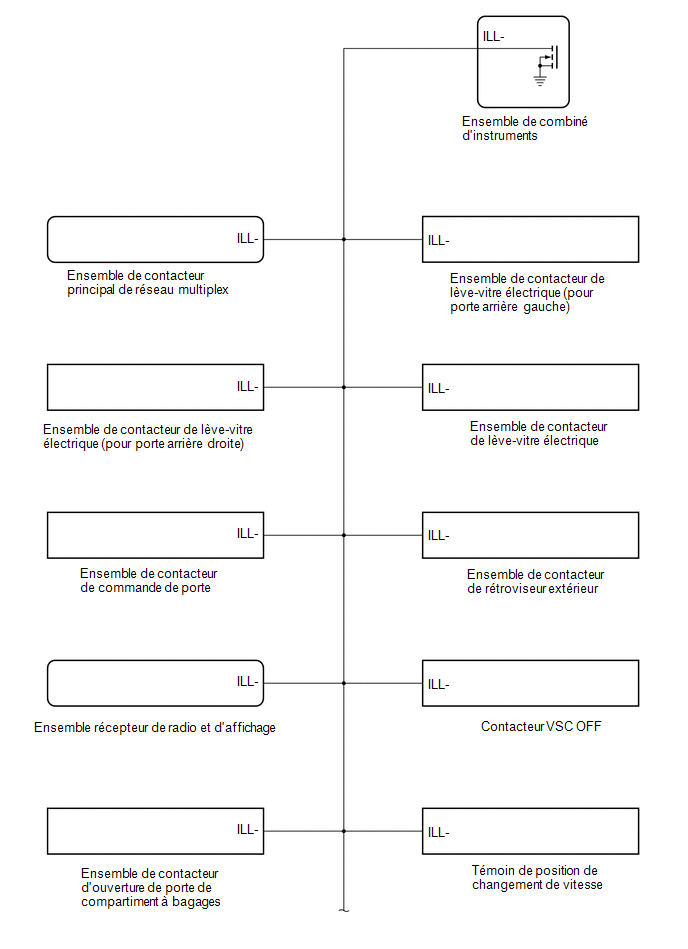

SCHEMA D'ECLAIRAGE

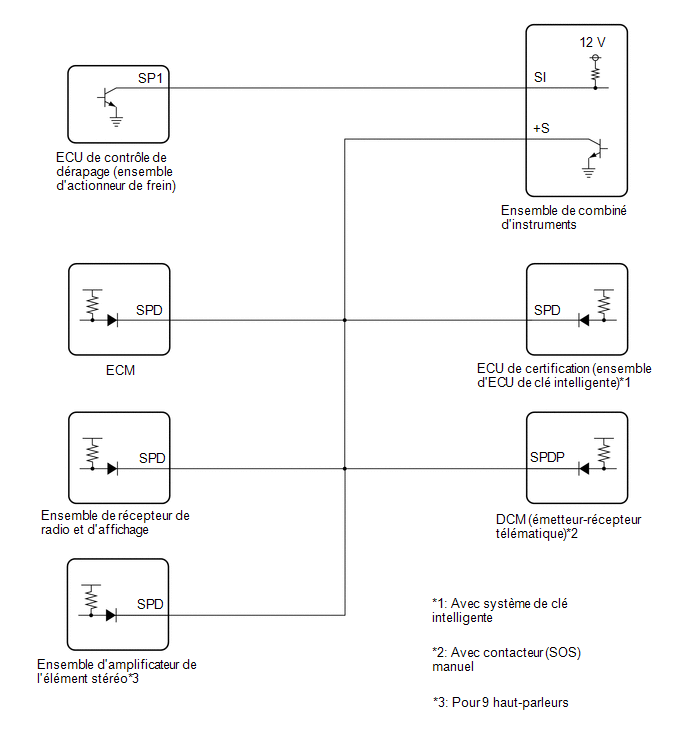

SCHEMA DE SIGNAL DE VITESSE

Emplacement Des Pieces Constitutives
Description Du SystemeDysfonctionnement du contacteur des feux stop bloqué en position OFF (C1426)
DESCRIPTION L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit les signaux d'ensemble de contacteur des feux stop et les utilise pour déterminer si les freins sont actionnés.
L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) possède un circuit de détection ...
Vérification de l'axe de faisceau de module maître du moniteur d'angle mort non terminée (C1ABB)
DESCRIPTION Ce DTC est enregistré lorsqu'une vérification de l'axe de faisceau n'a pas été effectuée pour le capteur de moniteur d'angle mort droit.
CONSEIL: Ce DTC est toujours enregistré après le remplacement d'un capteur de moniteur d'angle mort. L'objectif de ce DTC est de garantir que ...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE
1. VERIFICATION DE L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT
(a) S'assurer de l'absence de tout jeu. (1) Soulever le véhicule.
(2) Déplacer le sous-ensemble de bras inférieur de suspension avant n° 1 vers le haut et vers le bas à la main avec ...
