DESCRIPTION

L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détermine l'état du système de feux de route automatique en se basant sur le signal du système de feux de route automatique en provenance de la caméra de reconnaissance de la zone avant.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	DTC émis par
B124B	Système de feux de route automatique	Dysfonctionnement du système de feux de route automatique	Système de caméra de reconnaissance de marche avant Système de régulateur de vitesse dynamique à radar Système d'alerte de sortie de bande de circulation Système de sécurité préventive Système SFI Système de commande de stabilité du véhicule Système de communication CAN Caméra de reconnaissance de la zone avant ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)	ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

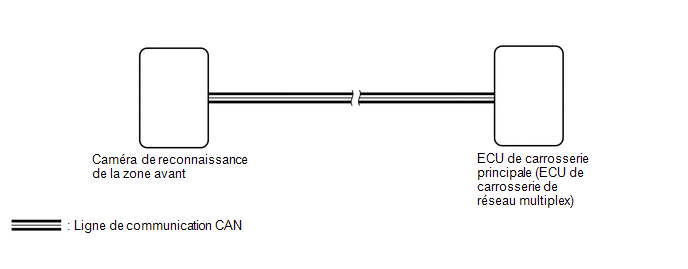

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Le système d'éclairage utilise le système de communication CAN. Vérifier les fonctions de communication en suivant la procédure décrite à la section Comment utiliser la recherche de pannes. Procéder à une recherche de pannes dans le système de feux de route automatiques après s'être assuré que le système de communication fonctionne correctement.
Cliquer ici
Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), se reporter à la section relative à l'enregistrement.*
Cliquer ici
- *: avec système de clé intelligente

CONSEIL:

Si la caméra de reconnaissance de la zone avant enregistre un DTC relatif à un dysfonctionnement de l'une des opérations suivantes est effectuée, ce DTC sera enregistré en même temps.

Capteur de vitesse
Capteur d'embardée
Capteur d'angle de braquage
Système de communication CAN

PROCEDURE

1.	VERIFIER LES DTC (HEALTH CHECK)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(d) Sélectionner les menus suivants: System Select / Health Check.

(e) Vérifier les DTC.

Résultat:

Résultat	Passer au point
Seul le DTC B124B est émis	A
Le DTC B124B et d'autres DTC sont émis	B

PASSER A L'AUTRE TABLEAU DES DTC

2.	VERIFIER LE SYSTEME DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT

(a) Vérifier si le système de régulateur de vitesse dynamique à radar, le système d'alerte de sortie de bande de circulation ou le message d'avertissement de système de sécurité préventive s'affiche sur l'écran multifonction.

Cliquer ici

OK:

Aucun message d'avertissement du système de régulateur de vitesse dynamique à radar, du système d'avertissement de sortie de bande de circulation et du système de sécurité préventive ne s'affiche.

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

INCORRECT

PASSER AU SYSTEME DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT
