MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCEDURE
1. | VERIFIER CD |

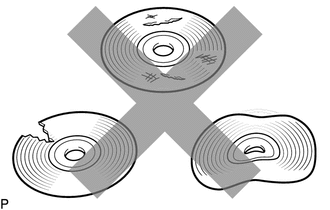

(a) S'assurer que le CD n'est ni déformé ni rayé. OK: Le CD n'est ni fissuré ni déformé. |
|
MAL | ![]() | FIN (L'CD EST DEFECTUEUX) |
|
2. |
VERIFIER CD |

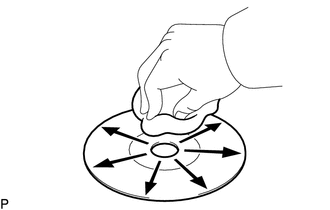

(a) Vérifier CD. OK: Le CD est propre. REMARQUE: Ne pas utiliser de produits de nettoyage pour disques vinyle ou de produits antistatiques. CONSEIL: Si le CD est sale, l'essuyer avec un chiffon doux de l'intérieur vers l'extérieur. |
|
MAL | ![]() | NETTOYER LE CD |
|
3. |
REMPLACER LE CD ET VERIFIER A NOUVEAU |
(a) Remplacer le CD par un élément neuf ou en bon état et s'assurer que le dysfonctionnement disparaît.
OK:
Le dysfonctionnement disparaît.
OK | ![]() | FIN (LE CD ETAIT DEFECTUEUX) |
|
4. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
(a) Vérifier l'état de pose de l'ensemble de récepteur de radio et d'affichage.
(1) Vérifier si l'ensemble de récepteur de radio et d'affichage a correctement été posé.
OK:
L'ensemble de récepteur de radio et d'affichage a correctement été posé.
OK | ![]() | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
|
MAL | ![]() | REPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
