PIECES CONSTITUTIVES

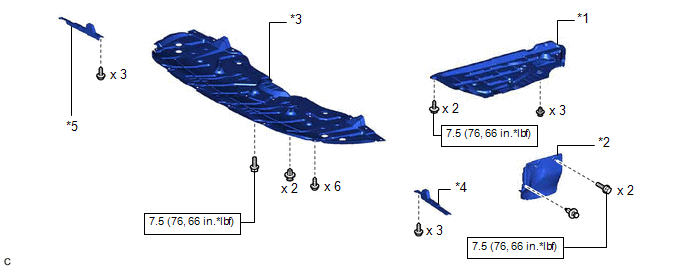

SCHEMA
*1 | SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE |
*2 | JOINT DE JOUE D'AILE AVANT GAUCHE |
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*4 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*5 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

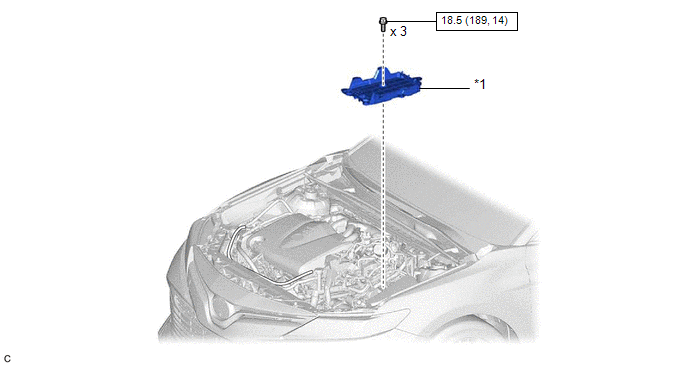

SCHEMA
*1 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

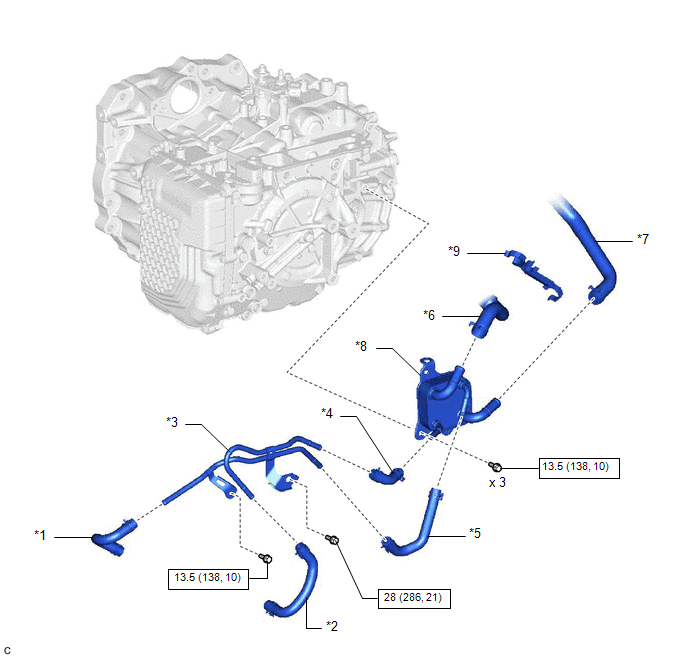

SCHEMA
*1 | DURITE DE SORTIE DE REFROIDISSEUR D'HUILE N° 1 |
*2 | DURITE D'ENTREE DE REFROIDISSEUR D'HUILE N° 1 |
*3 | SOUS-ENSEMBLE DE TUYAU DE DURITE DE REFROIDISSEUR D'HUILE N° 1 SANS DURITE |
*4 | DURITE D'ENTREE DE REFROIDISSEUR D'HUILE N° 2 |
*5 | DURITE DE SORTIE DE REFROIDISSEUR D'HUILE N° 2 |
*6 | DURITE DE DERIVATION D'EAU N° 1 |
*7 | ENSEMBLE DE DURITE DE DERIVATION D'EAU |
*8 | REFROIDISSEUR D'HUILE DE BOITE DE VITESSES |
*9 | ATTACHE DE RENIFLARD DE BOITE DE VITESSES |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
