DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du refroidisseur d'huile de boîte de vitesses sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
système de sonar de détection de distance intelligent*1 | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Remplacement de l'ECM |
Enregistrement du numéro d'identification du véhicule (VIN) |
Le MIL s'allume |
|
|
Enregistrement de l'ID de communication de l'ECU (système antidémarrage) |
Fonction de démarrage du moteur |
| |
|
Remplacement de l'ECM (Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM) |
|
|
|
|
Remplacement de l'ECM (Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM) |
| ||
| Remplacement de l'ECM |
Enregistrement du code (système de clé intelligente (pour la fonction de démarrage)) |
|
|
Cliquer ici
PROCEDURE
1. DEPOSER LA BATTERIE
Cliquer ici
2. DEPOSER L'ECM
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE
Cliquer ici
4. DEPOSER LA ROUE AVANT GAUCHE
Cliquer ici
5. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
Cliquer ici
6. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
7. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
8. DEPOSER LE SABOT DE PROTECTION ARRIERE GAUCHE DU MOTEUR
Cliquer ici
9. DEPOSER LE JOINT DE DOUBLURE D'AILE AVANT GAUCHE
Cliquer ici
10. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
11. VIDANGER LE LIQUIDE DE BOITE-PONT AUTOMATIQUE
Cliquer ici
12. DEBRANCHER LA DURITE DE SORTIE DE REFROIDISSEUR D'HUILE N° 1
| (a) Faire glisser l'agrafe et débrancher la durite de sortie de refroidisseur d'huile n° 1 du sous-ensemble de raccord de refroidisseur d'huile. CONSEIL: Utiliser un récipient afin de recueillir le liquide de boîte-pont automatique qui sort de la durite de sortie de refroidisseur d'huile n° 1 et du sous-ensemble de raccord de refroidisseur d'huile. |
|
13. DEBRANCHER LA DURITE D'ENTREE DE REFROIDISSEUR D'HUILE N° 1

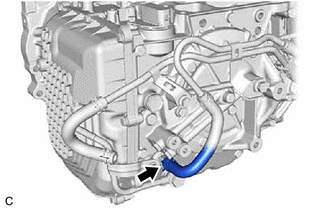

| (a) Faire glisser l'agrafe et débrancher la durite de sortie de refroidisseur d'huile n° 1 du sous-ensemble de tuyau de sortie de refroidisseur d'huile n° 1. CONSEIL: Utiliser un récipient afin de recueillir le liquide de boîte-pont automatique qui sort de la durite de refroidisseur d'huile d'entrée n° 1 et du sous-ensemble de tuyau de sortie de refroidisseur d'huile n° 1. |
|
14. DEPOSER LE SOUS-ENSEMBLE DE TUYAU DE DURITE DE REFROIDISSEUR D'HUILE N° 1 SANS DURITE

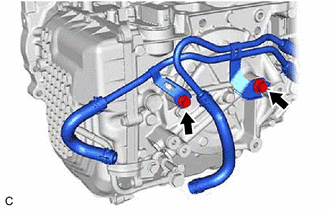

| (a) Déposer les 2 boulons pour débrancher le sous-ensemble de tuyau de refroidisseur d'huile n° 1 sans durite du sous-ensemble de carter de boîte-pont automatique. |
|

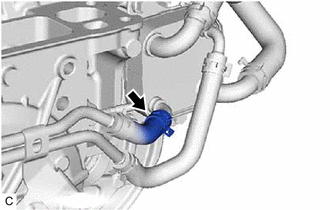

| (b) Faire coulisser l'agrafe et débrancher la durite d'entrée de refroidisseur d'huile n° 2 du refroidisseur d'huile de boîte de vitesses. CONSEIL: Utiliser un récipient afin de recueillir le liquide de boîte-pont automatique qui s'écoule par le tuyau d'entrée de refroidisseur d'huile n° 2 et du refroidisseur d'huile de boîte de vitesses. |
|

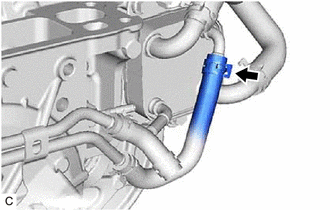

| (c) Faire glisser l'agrafe et débrancher la durite de sortie de refroidisseur d'huile n° 2 afin de déposer le sous-ensemble de tuyau de refroidisseur d'huile sans durite n° 1 du refroidisseur d'huile de boîte de vitesses. CONSEIL: Utiliser un récipient afin de recueillir le liquide de boîte-pont automatique qui s'écoule par le tuyau de sortie de refroidisseur d'huile n° 2 et du refroidisseur d'huile de boîte de vitesses. |
|

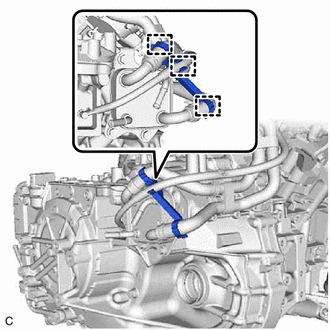

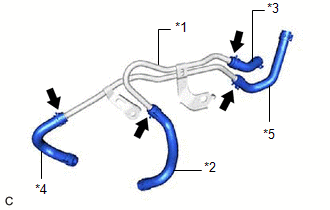

| (d) Faire glisser les 4 agrafes et déposer la durite d'entrée de refroidisseur d'huile n° 1, la durite d'entrée de refroidisseur d'huile n° 2, la durite de sortie de refroidisseur d'huile n° 1 et la durite de sortie de refroidisseur d'huile n° 2 du sous-ensemble de tuyau de refroidisseur d'huile n° 1 sans durite. |
|
15. DEBRANCHER LA DURITE DE DERIVATION D'EAU N° 1
| (a) Libérer les 3 attaches pour déposer l'attache de reniflard de boîte de vitesses. |
|

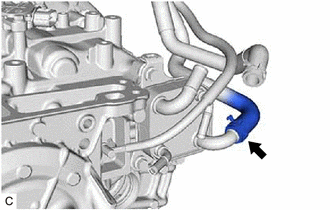

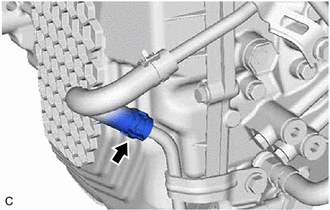

| (b) Faire coulisser l'agrafe et débrancher la durite de dérivation d'eau n° 1 du refroidisseur d'huile de boîte de vitesses. CONSEIL: Utiliser un récipient pour récupérer le liquide de refroidissement qui s'écoule de la durite de dérivation d'eau n° 1 et du refroidisseur d'huile de boîte de vitesses. |
|
16. DEBRANCHER L'ENSEMBLE DE DURITE DE DERIVATION D'EAU

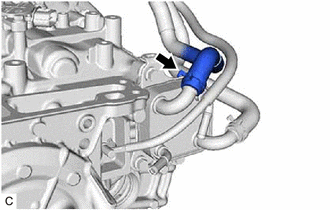

| (a) Faire glisser l'agrafe et débrancher l'ensemble de durite de dérivation d'eau du refroidisseur d'huile de boîte de vitesses. CONSEIL: Utiliser un récipient pour récupérer le liquide de refroidissement s'écoulant de l'ensemble de durite de dérivation d'eau et du refroidisseur d'huile de boîte de vitesses. |
|
17. DEPOSER LE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES

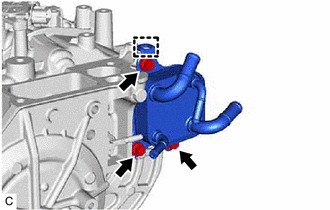

| (a) Déposer les 3 boulons. |
|
(b) Libérer le crochet pour déposer le refroidisseur d'huile de boîte de vitesses du sous-ensemble de carter de boîte-pont automatique.
CONSEIL:
Utiliser un récipient pour récupérer tout le liquide de refroidissement et le liquide de boîte-pont automatique qui s'écoule par le refroidisseur d'huile de boîte de vitesses.
