VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE SIGNAL DES FEUX DE DETRESSE
|

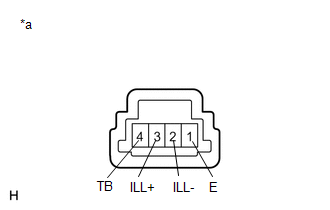

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de contacteur des feux de détresse) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
4 (TB) - 1 (E) | Contacteur de signal des feux de détresse en position OFF |
10 kΩ minimum |
|
Contacteur de signal des feux de détresse en position ON |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur des feux de détresse.
(b) Vérification de l'éclairage
(1) Appliquer la tension de la batterie à l'ensemble de contacteur de signal des feux de détresse et s'assurer que le contacteur s'allume.
OK:
|
Condition | Condition spécifiée |
|---|---|
|
Batterie positive (+) → Borne 3 (+) (ILL+) Batterie négative (-) → Borne 2 (ILL-) |
S'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur des feux de détresse.
