Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de contacteur des feux de détresse sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1
Cliquer ici
3. DEPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2
Cliquer ici
4. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS (avec affichage tête haute)
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 1
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 2
Cliquer ici
9. DEPOSER L'ENSEMBLE DE REGISTRE N° 2 DE TABLEAU DE BORD
Cliquer ici
10. DEPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX DE DETRESSE

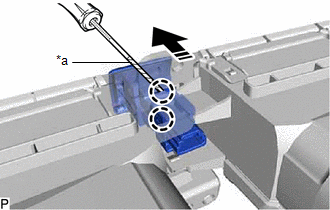

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer l'ensemble de contacteur des feux de détresse, comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
Déposer dans ce sens |
