VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT
|

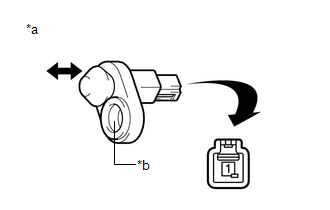

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de contacteur d'éclairage de seuil de porte avant) |
|
*b | Corps de contacteur |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
1 - Corps de contacteur |
Non enfoncé(e) (ON) |
En dessous de 1 Ω |
|
Enfoncé(e) (OFF) |
10 kΩ minimum |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'éclairage de seuil de porte avant.
