1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE BOITE A GANTS
|

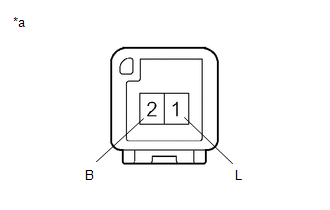

*a | Pièce constitutive sans faisceau de câbles branché (ensemble d'éclairage de boîte à gants) |
(a) Appliquer la tension de la batterie au connecteur et vérifier si le témoin de boîte à gants s'allume.
OK:
|
Condition de mesure | Condition |
Condition spécifiée |
|---|---|---|
|
Batterie positive (+) → 2 (B) Batterie négative (-) → 1 (L) |
En permanence | L'éclairage de boîte à gants s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de boîte à gants.
Depose
ReposeEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE CONTACTEUR DE POSITION
DE STATIONNEMENT/POINT MORT
*2 RELAIS ST
*3 ENSEMBLE DE
DEMARREUR *4
ECM *5
ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE
JONCTION - FUSIBLE ECU-IG2 NÂ ...
Tableau Du Mode De Securite
TABLEAU DU MODE DE SECURITE FONCTION DE SECURITE
(a) Lorsqu'un dysfonctionnement se produit dans le système de sécurité
préventive, un message s'affiche sur l'écran multifonction et le système de
sécurité préventive est désactivé en fonction du dysfonctionnement.
Messa ...
Description Du Systeme
DESCRIPTION DU SYSTEME FONCTION DU SYSTEME DE
COMMUNICATION (a) L'ensemble d'amplificateur de climatisation communique
avec chaque ECU via le système de communication CAN et la communication LIN. En
outre, l'ensemble d'amplificateur de climatisation envoie des signaux de
fonctio ...
