DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble d'éclairage de boîte à gants sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DU TABLEAU DE BORD
Cliquer ici
3. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE BOITE A GANTS

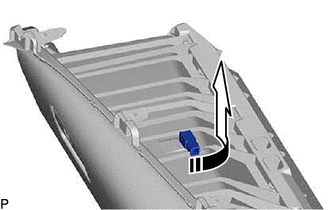

(a) Tourner l'ensemble d'éclairage de boîte à gants comme indiqué sur le schéma pour le déposer.
![]() |
Déposer dans ce sens |
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 CAMERA DE RECONNAISSANCE DE MARCHE AVANT
*2 VERROU DE RECONNAISSANCE DE MARCHE AVANT
*3 CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1
*4 CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 ...
