VERIFICATION
PROCEDURE
1. VERIFIER L'ECLAIRAGE DE POIGNEE INTERIEURE GAUCHE (ENSEMBLE D'ECLAIRAGE INTERIEUR GAUCHE N° 1)

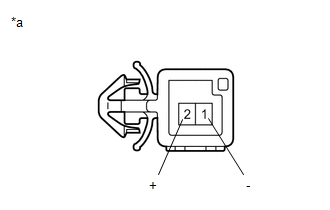

*a | Pièce constitutive sans faisceau de câbles branché (éclairage de poignée intérieure gauche (ensemble d'éclairage intérieur gauche n° 1)) |
(a) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de poignée intérieure gauche s'allume.
OK:
Condition de mesure | Condition |
Condition spécifiée |
---|---|---|
Borne positive de la batterie (+) → 2 (+) Batterie négative (-) → 1 (-) |
En permanence | L'éclairage de poignée intérieure gauche s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de poignée intérieure gauche (ensemble d'éclairage intérieur gauche n° 1).
2. VERIFIER L'ECLAIRAGE DE POIGNEE INTERIEURE DROITE (ENSEMBLE D'ECLAIRAGE INTERIEUR DROIT N° 1)
*a | Pièce constitutive sans faisceau de câbles branché (éclairage de poignée intérieure droite (ensemble d'éclairage intérieur droit n° 1)) |
(a) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de poignée intérieure droite s'allume.
OK:
Condition de mesure | Condition |
Condition spécifiée |
---|---|---|
Borne positive de la batterie (+) → 2 (+) Batterie négative (-) → 1 (-) |
En permanence | L'éclairage de poignée intérieure droite s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de poignée intérieure droite (ensemble d'éclairage intérieur droit n° 1).
