Toyota Camry Manuel de réparation XV50 (2011–2019): Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur de coulissement |
Branchement du tester |
Condition | Condition spécifiée | |
4 - 6 |
Contacteur de coulissement enfoncé (avant) |
En dessous de 1 Ω | |
1 - 12 | |
4 - 12 |
OFF | |
1 - 12 | |
1 - 6 |
Contacteur de coulissement enfoncé (arrière) | |
4 - 12 | Contacteur de réglage vertical avant |
Branchement du tester |
Condition | Condition spécifiée | |
7 - 6 |
Contacteur de réglage de l'avant de l'assise enfoncé (Vers le haut) |
En dessous de 1 Ω | |
11 - 12 | |
7 - 12 |
OFF | |
11 - 12 | |
11 - 6 |
Contacteur de réglage de l'avant de l'assise enfoncé (Vers le bas) | |
7 - 12 | Contacteur de dispositif de levage |
Branchement du tester |
Condition | Condition spécifiée | |
8 - 6 |
Contacteur de dispositif de levage enfoncé (Vers le haut) |
En dessous de 1 Ω | |
10 - 12 | |
10 - 12 |
OFF | |
8 - 12 | |
10 - 6 |
Contacteur de dispositif de levage enfoncé (Vers le bas) | |
8 - 12 | Contacteur d'inclinaison |
Branchement du tester |
Condition | Condition spécifiée | |
5 - 6 |
Contacteur de réglage d'inclinaison enfoncé (avant) |
En dessous de 1 Ω | |
5 - 7 | |
5 - 11 | |
3 - 12 | |
5 - 12 |
OFF | |
3 - 12 | |
3 - 6 |
Contacteur de réglage d'inclinaison enfoncé (arrière) | |
5 - 12 | |
3 - 8 | |
3 - 10 | Contacteur de soutien lombaire |
Branchement du tester |
Condition | Condition spécifiée | |
9 - 6 |
Contacteur de soutien lombaire enfoncé (maintenu) |
En dessous de 1 Ω | |
2 - 12 | |
2 - 12 |
OFF | |
9 - 12 | |
2 - 6 |
Contacteur de soutien lombaire enfoncé (Libération) | |
9 - 12 | Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de siège à réglage électrique avant gauche. |
|
|

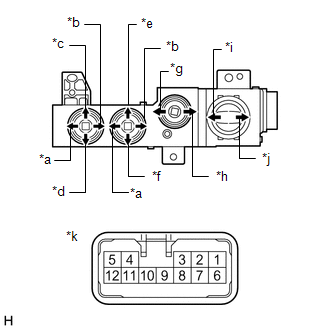

*a | Contacteur de coulissement (avant) | |
*b | Contacteur de coulissement (arrière) | |
*c | Contacteur de réglage de l'avant de l'assise (haut) | |
*d | Contacteur de réglage de l'avant de l'assise (bas) | |
*e | Contacteur de réglage en hauteur (haut) | |
*f | Contacteur de réglage en hauteur (bas) | |
*g | Contacteur d'inclinaison (avant) | |
*h | Contacteur d'inclinaison (arrière) | |
*i | Contacteur de soutien lombaire (maintenu) | |
*j | Contacteur de soutien lombaire (relâché) | |
*k | Pièce constitutive sans faisceau de câbles branché
(contacteur de siège à réglage électrique avant gauche) | | |
