Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Aide Au Stationnement / Systeme De Moniteur / Systeme De Moniteur De Vue Panoramique / Schema Du Systeme

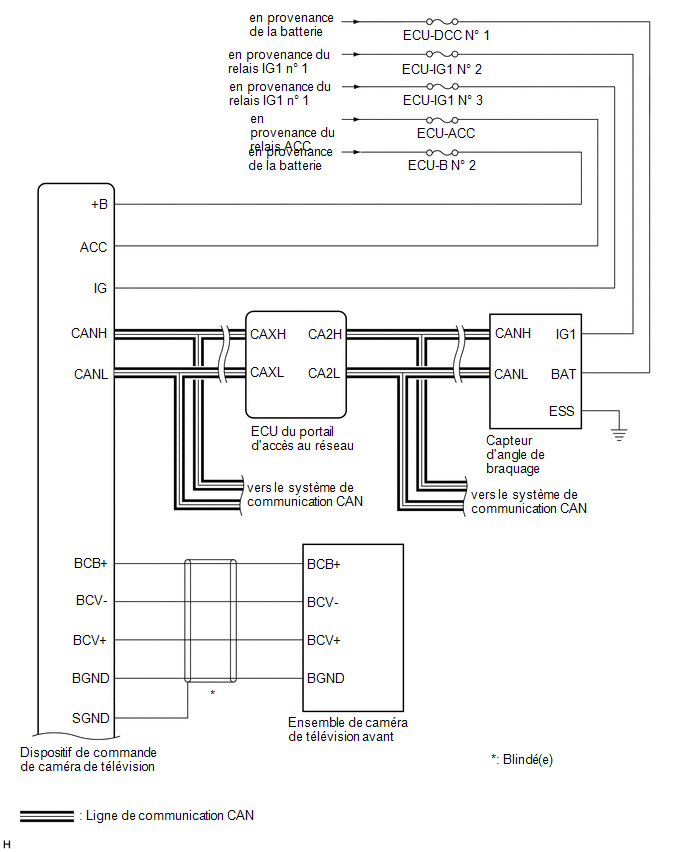

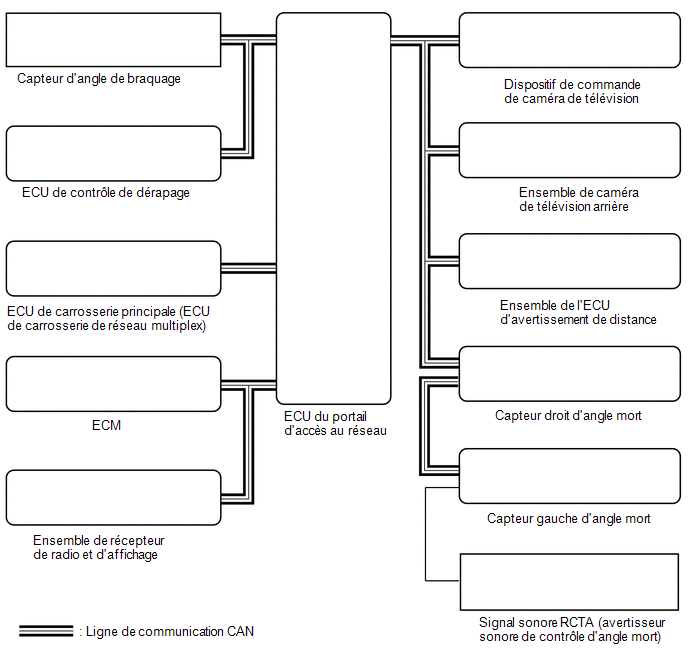

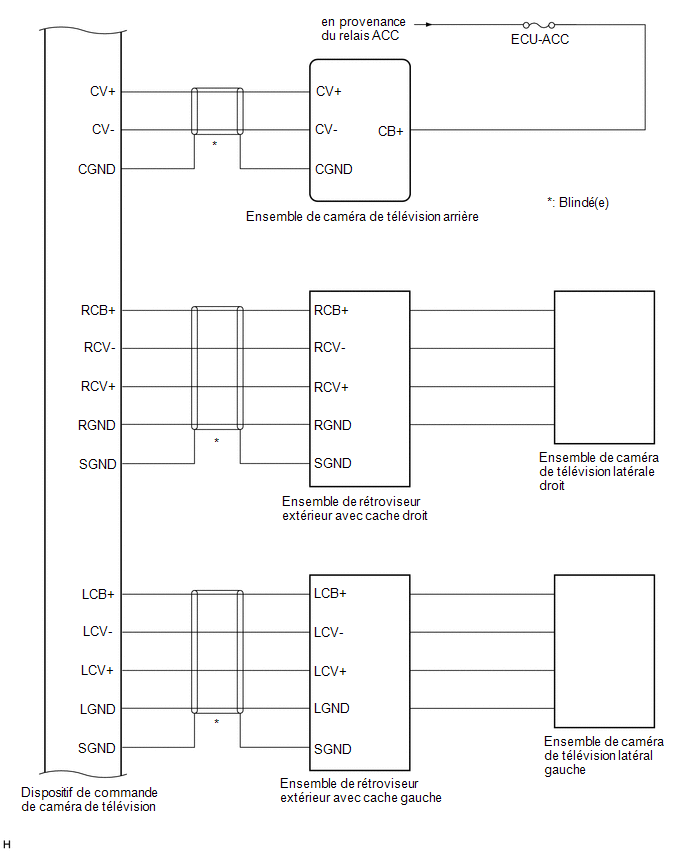

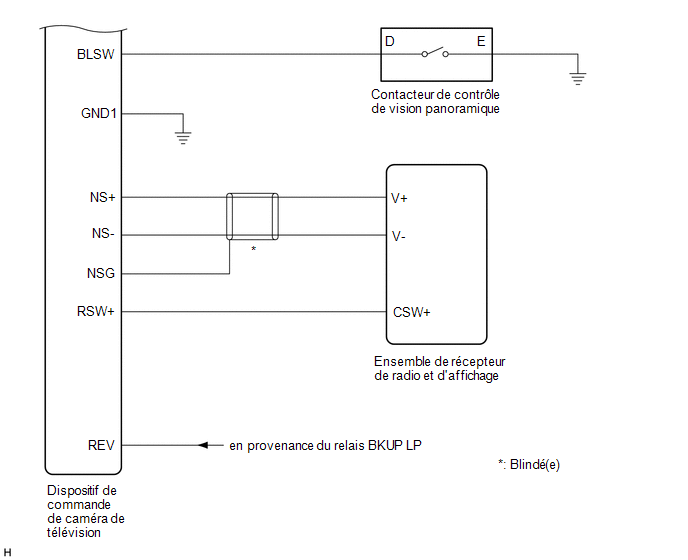

SCHEMA DU SYSTEME

Emetteur

Récepteur

Signal

Ligne

Capteur d'angle de braquage

Dispositif de commande de caméra de télévision
  • Indicateur de continuité des données
  • Signal d'angle de braquage

CAN

ECU de contrôle de dérapage

Dispositif de commande de caméra de télévision
  • Signal de vitesse de rotation des roues
  • Signal de vitesse du véhicule

CAN

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Dispositif de commande de caméra de télévision
  • Signal du contacteur d'éclairage d'accueil
  • Informations de rabattement de rétroviseur extérieur
  • Signal de destination
  • Signal du volant
  • Informations sur le véhicule

CAN

ECM

Dispositif de commande de caméra de télévision
  • Signal de position du levier de changement de vitesse
  • Informations de transmission
  • Informations sur les 2WD/AWD
  • Indicateur HV

CAN

Ensemble de l'ECU d'avertissement de distance

Dispositif de commande de caméra de télévision

Signal d'information du sonar

CAN

Capteur droit d'angle mort
  • Dispositif de commande de caméra de télévision
  • Ensemble de caméra de télévision arrière

Signal d'information RCTA

CAN

Ensemble de caméra de télévision arrière

Capteur droit d'angle mort

Demande de signal sonore de détection de caméra

CAN
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE CAMERA DE TELEVISION AVANT *2 ENSEMBLE DE CAMERA DE TELEVISION ARRIERE *3 ENSEMBLE DE CAMERA DE TELEVISION LATERAL GAUCHE *4 ENSEMBLE DE CAMERA DE TELEVI ...

Description Du Systeme
DESCRIPTION DU SYSTEME GENERALITES (a) Ce système est équipé d'ensembles de caméra de télévision à l'avant, à l'arrière, du côté passager et du côté conducteur fixés tout autour du véhicule afin d'afficher la zone autour du véhicule s ...
